с. 7.4. Каждому пакету предшествует поле синхронизации SYNC, позволяющее приемнику настроиться на частоту передатчика. Кабель также имеет линии VBus и GND для передачи питающего напряжения 5 В к устройствам. Сечение проводников выбирается в соответствии с длиной сегмента для обеспечения гарантированного уровня сигнала и питающего напряжения.

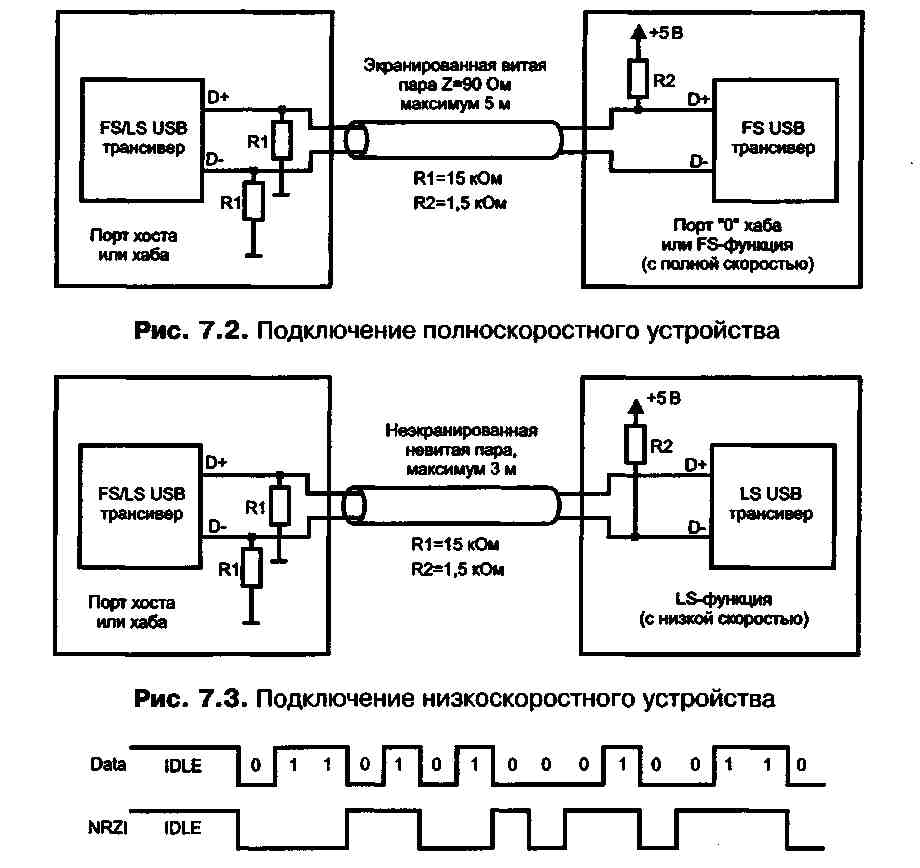

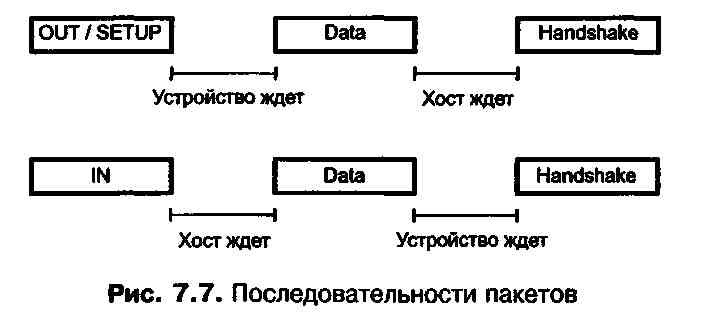

Рис. 7.4. Кодирование данных по методу NRZI !!!!!!!!!!!!!!!!!!!!!!!!!!!!! В пакетах-маркерах IN, SETUP и OUT следующими являются адресные поля: 7-битный адрес функции и 4-битный адрес конечной точки. Они позволяют адресовать до 127 функций USB (нулевой адрес используется для конфигурирования) и по 16 конечных точек в каждой функции. В пакете SOF имеется 11-битное поле номера кадра (Frame Number Field), последовательно (циклически) увеличиваемое для очередного кадра. Поле данных может иметь размер от 0 до 1023 целых байт. Размер поля зависит от типа передачи и согласуется при установлении канала. Поле СКС-кола присутствует во всех маркерах и пакетах данных, оно защищает все поля пакета, исключая PID. CRC для маркеров (5 бит) и данных (11 бит) подсчитываются по разным формулам. Каждая транзакция инициируется хост-контроллером посылкой маркера и завершается пакетом квитирования. Последовательность пакетов в транзакциях иллюстрирует рис. 7.7. Хост-контроллер организует обмены с устройствами согласно своему плану распределения ресурсов. Контроллер циклически (с периодом 1 мс) формирует кадры (Frames), в которые укладываются все запланированные транзакции. Каждый кадр начинается с посылки маркера SOF (Start Of Frame), который является синхронизирующим сигналом для всех устройств, включая хабы. В конце каждого кадра выделяется интервал времени EOF (End Of Frame), на время которого хабы запрещают передачу по направлению к контроллеру. Каждый кадр имеет свой номер. Хост-контроллер оперирует 32-битным счетчиком, но в маркере SOF передает только младшие 11 бит. Номер кадра увеличивается (циклически) во время EOF. Хост планирует загрузку кадров так, чтобы в них всегда находилось место для транзакций управления и прерывания. Свободное время кадров может заполняться сплошными передачами (Bulk Transfers).
!!!!!!!!!!!!!!!!!Возможность удаленного пробуждения (Remote Wakeup) позволяет приостановленному устройству подать сигнал хосткомпьютеру, который тоже может находиться в приостановленном состоянии. Возможность удаленного пробуждения описывается в конфигурации устройства. При конфигурировании эта функция может быть запрещена. Хаб в USB выполняет коммутацию сигналов и выдачу питающего напряжения, а также отслеживает состояние подключенных к нему устройств, уведомляя хост об изменениях. Хаб состоит из двух частей - контроллера (Hub Controller) и повторителя (Hub Repeater). Повторитель представляет собой управляемый ключ, соединяющий выходной порт со входным. Он имеет средства поддержки сброса и приостановки передачи сигналов. Контроллер содержит регистры для взаимодействия с хостом. Доступ к регистрам осуществляется по специфическим командам обращения к хабу. Команды позволяют конфигурировать хаб, управлять нисходящими портами и наблюдать их состояние. Нисходящие (Downstream) порты хабов могут находиться в следующих состояниях: * Powered (*(питание отключено) - на порт не подается питание (возможно только для хабов, коммутирующих питание). Выходные буферы переводятся в высокоимпедансное состояние, входные сигналы игнорируются. * Disconnected (отсоединен) - порт не передает сигналы ни в одном направлении, но способен обнаружить подключение устройства (по отсутствию состояния SEO в течение 2,5 мкс). Тогда порт переходит в состояние Disabled, а по уровням входных сигналов {DiffO или Diff1 в состоянии Idle) он определяет скорость подключенного устройства. s* Disabled (запрещен) - порт передает только сигнал сброса (по команде от контроллера), сигналы от порта (кроме обнаружения отключения) не воспринимаются. По обнаружении отключения (2,5 мкс состояния SEO) порт переходит в состояние Disconnect, а если отключение обнаружено "спящим" хабом, контроллеру будет послан сигнал Resume. ш Enabled (разрешен) - порт передает сигналы в обоих направлениях. По команде контроллера или по обнаружении ошибки кадра порт переходит в состояние Disabled, а по обнаружении отключения - в состояние Disconnect. * Suspended (приостановлен) - порт передает сигнал перевода в состояние останова ("спящий" режим). Если хаб находится в активном состоянии, сигналы через порт не пропускаются ни в одном направлении. Однако "спящий" хаб воспринимает сигРеферат опубликован: 22/11/2007
