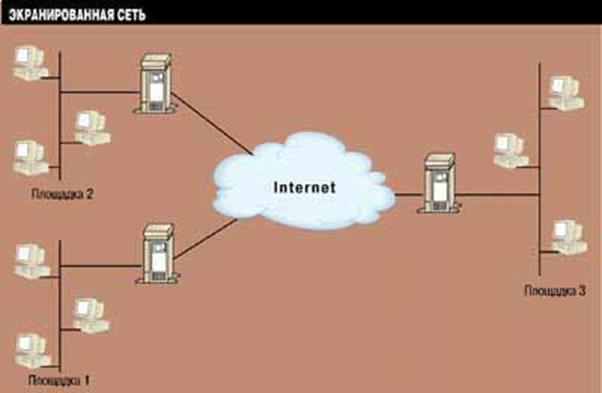

Рисунок 2.3.2
Рисунок 2.3.2 Экранирование корпоративной сети, состоящей из нескольких территориально разнесенных сегментов, каждый из которых подключен к сети общего пользования.
При рассмотрении любого вопроса, касающегося сетевых технологий, основой служит семиуровневая эталонная модель ISO/OSI. Межсетевые экраны также целесообразно классифицировать по тому, на каком уровне производится фильтрация - канальном, сетевом, транспортном или прикладном. Соответственно, можно говорить об экранирующих концентраторах (уровень 2), маршрутизаторах (уровень 3), о транспортном экранировании (уровень 4) и о прикладных экранах (уровень 7). Существуют также комплексные экраны, анализирующие информацию на нескольких уровнях.
В данной работе мы не будем рассматривать экранирующие концентраторы, поскольку концептуально они мало отличаются от экранирующих маршрутизаторов.
При принятии решения “пропустить/не пропустить”, межсетевые экраны могут использовать не только информацию, содержащуюся в фильтруемых потоках, но и данные, полученные из окружения, например текущее время.
Таким образом, возможности межсетевого экрана непосредственно определяются тем, какая информация может использоваться в правилах фильтрации и какова может быть мощность наборов правил. Вообще говоря, чем выше уровень в модели ISO/OSI, на котором функционирует экран, тем более содержательная информация ему доступна и, следовательно, тем тоньше и надежнее экран может быть сконфигурирован. В то же время фильтрация на каждом из перечисленных выше уровней обладает своими достоинствами, такими как дешевизна, высокая эффективность или прозрачность для пользователей. В силу этой, а также некоторых других причин, в большинстве случаев используются смешанные конфигурации, в которых объединены разнотипные экраны. Наиболее типичным является сочетание экранирующих маршрутизаторов и прикладного экрана (Рис. 2.3.3).
Приведенная конфигурация называется экранирующей подсетью. Как правило, сервисы, которые организация предоставляет для внешнего применения (например “представительский” Web-сервер), целесообразно выносить как раз в экранирующую подсеть.
Помимо выразительных возможностей и допустимого количества правил качество межсетевого экрана определяется еще двумя очень важными характеристиками - простотой применения и собственной защищенностью. В плане простоты использования первостепенное значение имеют наглядный интерфейс при задании правил фильтрации и возможность централизованного администрирования составных конфигураций. В свою очередь, в последнем аспекте хотелось бы выделить средства централизованной загрузки правил фильтрации и проверки набора правил на непротиворечивость. Важен и централизованный сбор и анализ регистрационной информации, а также получение сигналов о попытках выполнения действий, запрещенных политикой безопасности.
Собственная защищенность межсетевого экрана обеспечивается теми же средствами, что и защищенность универсальных систем. При выполнении централизованного администрирования следует еще позаботиться о защите информации от пассивного и активного прослушивания сети, то есть обеспечить ее (информации) целостность и конфиденциальность.

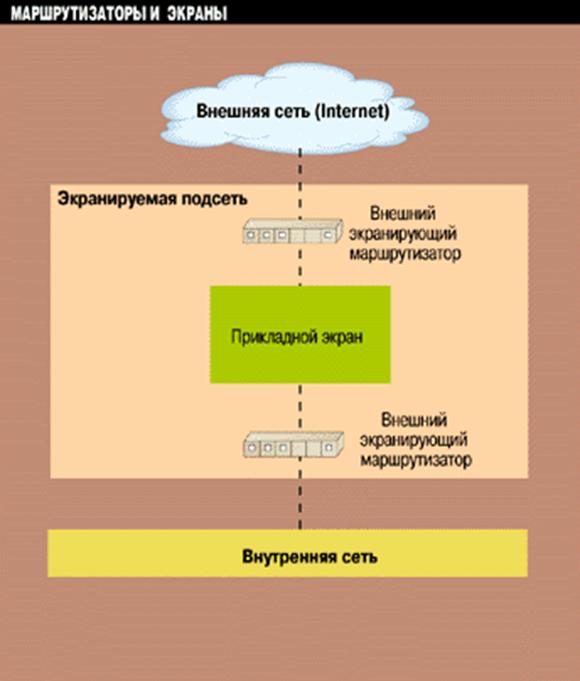

Рисунок 2.3.3
Рисунок 2.3.3 Сочетание экранирующих маршрутизаторов и прикладного экрана.
Хотелось бы подчеркнуть, что природа экранирования (фильтрации), как механизма безопасности, очень глубока. Помимо блокирования потоков данных, нарушающих политику безопасности, межсетевой экран может скрывать информацию о защищаемой сети, тем самым затрудняя действия потенциальных злоумышленников. Так, прикладной экран может осуществлять действия от имени субъектов внутренней сети, в результате чего из внешней сети кажется, что имеет место взаимодействие исключительно с межсетевым экраном (Рис. 2.3.4). При таком подходе топология внутренней сети скрыта от внешних пользователей, поэтому задача злоумышленника существенно усложняется.
