ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ _
ПУЛЬСИРУЮЩИЙ ТРАФИК. _
Метод временного уплотнения _
Метод статистического уплотнения
ОСНОВЫ FRAME RELAY.
Трансляция кадров. _
FRAME RELAY И ВИРТУАЛЬНЫЕ СОЕДИНЕНИЯ.
ТОПОЛОГИЯ СЕТИ FRAME RELAY _
ФОРМАТ КАДРА FRAME RELAY _
СКВОЗНАЯ КОММУТАЦИЯ _
МЕХАНИЗМ УПРАВЛЕНИЯ ПОТОКАМИ. _
Концепция согласованной скорости передачи информации
ИНТЕГРАЦИЯ РЕЧИ
СРЕДСТВА ЗАЩИТЫ ОТ СБОЕВ _
НЕДОСТАТКИ ТЕХНОЛОГИИ _
КЛЮЧЕВЫЕ ДОКУМЕНТЫ СТАНДАРТА FRAME RELAY _
ПОЛОЖЕНИЕ СЕТЕЙ FRAME RELAY НА РЫНКЕ
ПОЧЕМУ FRAME RELAY ? _
СПОСОБЫ ПОСТРОЕНИЯ СЕТИ FRAME RELAY
Частная сеть на базе выделенных линий. _
Виртуальная частная сеть.
Соглашение с внешней организацией о создании и управлении сетью. _
ОСНОВНЫЕ ТЕНДЕНЦИИ РЫНКА _
ОБОРУДОВАНИЕ И КАНАЛЫ ДЛЯ СЕТЕЙ FRAME RELAY
ОСНОВНЫЕ КРИТЕРИИ ВЫБОРА ОБОРУДОВАНИЯ
КАНАЛЫ ДЛЯ FR _
Цифровые выделенные каналы связи. _
Выделенные каналы тональной частоты (ТЧ). _
ЗАКЛЮЧЕНИЕ _
СПИСОК СОКРАЩЕНИЙ _
СПИСОК ЛИТЕРАТУРЫ
АЛФАВИТНЫЙ УКАЗАТЕЛЬ СОКРАЩЕНИЙ И ОПРЕДЕЛЕНИЙ
Первые методы одновременной передачи различных видов трафика по одним физическим каналам связи появились достаточно давно. Однако, проблема выбора самой эффективной технологии остается по сей день.
Наибольшее распространение получили методы временного и статистического уплотнения. Все большие и большие объемы клиент-серверного трафика передаются по глобальным сетям. Трафик, порождаемый клиент-серверными приложениями, написанными для локально-сетевых сред, имеет, как правило, чрезвычайно неравномерный характер: значительная пропускная способность требуется в течение коротких интервалов времени.
Передача такого трафика по выделенным линиям (TDM-коммутация) или по сети с временным разделением каналов (X.25-коммутация) не эффективна, поскольку большую часть времени доступная емкость расходуется впустую: временные слоты резервируются вне зависимости от того, передается информация или нет.
В то же время, рост компьютерных приложений, требующих высокоскоростных коммуникаций, распространение интеллектуальных ПК и рабочих станций, доступность высокоскоростных линий передачи с низким коэффициентом ошибок — все это послужило причиной создания новой формы коммутации в территориальных сетях.
Основными требованиями к такой технологии являются:
Ä высокая скорость:
Ä низкие задержки;
Ä разделение портов и
Ä разделение полосы пропускания на основе виртуальных каналов.
TDM-коммутация каналов обладает первыми двумя характеристиками. X.25-коммутация пакетов — последними двумя.
Трансляция кадров, разработанная, как новая форма коммутации пакетов, как утверждается, обладает всеми четырьмя характеристиками. Эта новая технология носит название FRAME RELAY (FR).
Рассмотрим эти методы поподробнее:
При использовании метода временного уплотнения (Time Divsion Multiplexing - TDM) различным каналам передачи данных предоставляются различные интервалы времени уплотненного канала. Мультиплексоры смешивают поток данных и оцифрованный голос с одной стороны канала связи, и разделяют их с противоположной (см. рис.1). При этом коммутацию телефонных соединений производят обычные АТС, причем в этом случае применяются относительно высокоскоростные методы оцифровки аналогового телефонного сигнала, а потоки данных обрабатываются также традиционными средствами - коммутаторами Х.25 и маршрутизаторами IP/IPX. Основной недостаток этого метода заключается в цикличности распределения интервалов времени между каналами, т. е. независимости выделяемого каждому каналу интервала времени от наличия либо отсутствия необходимости передавать информацию. В результате, при неравномерном трафике эффективность использования ресурса канала оказывается невысокой.

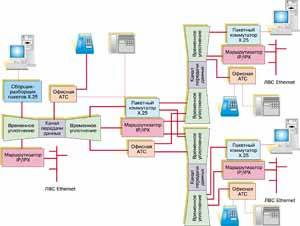

Рисунок 1 Механизм временного уплотнения.
При статистическом уплотнении фиксированные промежутки времени в уплотняемом канале не предоставляются отдельно каждому каналу передачи данных. В этом случае информация каждого канала передачи данных разбивается на отдельные блоки. К блоку добавляется заголовок (header), содержащий идентификатор соответствующего канала, и хвост (trailer), что образует единицу передачи информации (Protocol Data Unit) - кадр. Кадрами могут передаваться все виды трафика.
