Введение 3
Доступ в Internet 3
Wingate 3.0.x 4
Mdaemon V2.7 sp5 5
Web-server Apache 1.3.9 6
Выводы 6
Библиографический список 7
Компания INSYS была организована 25 января 1999 года. Главный офис компании расположен по адресу ул. Токарей 24. Одним из направлений деятельности компании является подключение пользователей жилых домов к сети INTERNET , создание инфраструктуры собственной вычислительной сети основанной на технологии Ethernet 10 и 100Mb.
Доступ в Internet осуществляется через выделенную линию на скорости 128 Кб/сек. Для доступа пользователей локальной сети в Internet был создан шлюз на базе Windows NT 4.0 Sever.
Шлюз представляет из себя компьютер PII 266/ 64Mb / 9,1 Gb UW-SCSI 2 /
3 Ehernet card 10Mb/ 1 FastEthernet card 100 Mb

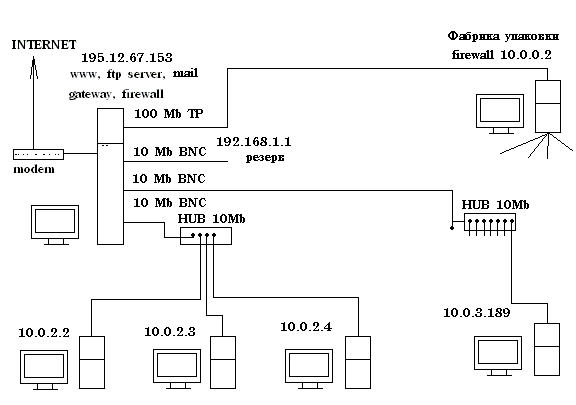

Топология сети INSYS
Способ доставки INTERNET – выделенная линия, представляет собой соединение по медной паре 2х модемов US Robitics Courier V.Everything with V.34, один из которых установлен на стороне провайдера, а другой в офисе компании INSYS. Сама среда передачи представляет собой телефонную пару, которая арендуется у ЕТС. Отличие выделенной линии от коммутируемого соединения состоит в том, что выделенные провода жестко закоммутированы на АТС , что позволяет обеспечить более высокие скорости передачи (до 4 Мб) по медной паре.
На коммуникационном оборудовании у провайдера модему в офисе присваивается постоянный IP – адрес (195.12.67.153)
Для того чтобы обеспечить доступ в Internet из внутренней сети потребовалось установить на компьютер под управлением Windows NT Server 4.0 программный роутер (маршрутизатор). Таким программным маршрутизатором стала программа Wingate 3.0.х
Wingate 3.0.х
Программный роутер Wingate 3.0.х представляет программу, которая позволяет транслировать запросы из внутренней сети (instranet) во внешнюю
Internet и получать ответы обратно . При этом, Wingate 3.0.х предоставляет в использование удобные сетевые средства подсчета траффика, разграничения доступа пользователей в Сеть, а так же кэшируюший прокси-сервер. В сочетании удобным win – интерфейсом урпавления GateKeeper этот маршрутизатор является легким в освоении, удобным и простым в использовании.

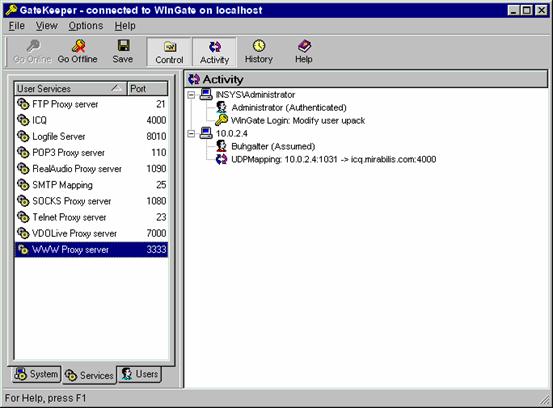

Интерфейс GateKeeper
Рис.2
В установленом Pro варианте Wingate позволяет осучествлять доступ к Internet неограниченного количества пользователей из внутренней сети. Ограничение налагается на канал связи, равный в нашем случае 128Кб/с . Как показывает опыт создания подобных распределенных сетей (1,3) данная пропускная способность позволяет работать в Сети одновременно 100-150 пользователей без заметных затруднений в работе.
