Однако в большинстве случаев эти ограничения не существенны. Более того, возможности толстого кабеля избыточны.
Итак, перечислим оборудование, необходимое для сети Ethernet на толстом кабеле:
Þ N-коннектор
Þ N-терминатор
Þ N-Barrel-коннектор
Þ N-терминатор с заземлением
Þ DIX-коннектор
Þ Трансивер
Тонкий коаксиальный кабель, используемый для Ethernet, имеет диаметр 0.2 дюйма и волновое сопротивление 50 Ом. Импортный кабель называется RG-58A/U и соответствует спецификации 10BASE2. Можно также использовать кабель РК-50, выпускаемый нашей промышленностью.
Сеть Ethernet на тонком кабеле существенно проще, чем на толстом.

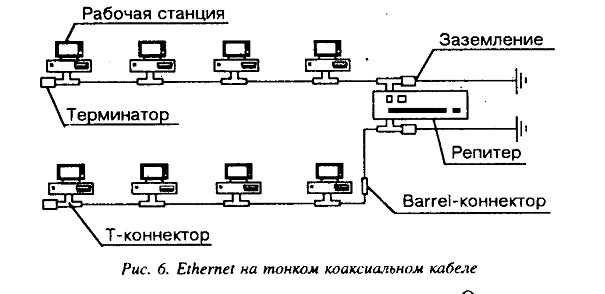

Как правило, все сетевые адаптеры имеют два разъема. Один из них предназначен для подключения многожильного трансиверного кабеля, второй - для подключения небольшого тройника, называемого Т-коннектором. Т-коннектор с одной стороны подключается к сетевому адаптеру, а с двух других сторон к нему подключаются отрезки тонкого коаксиального кабеля с соответствующими разъемами на концах. При этом получается, что коаксиальный кабель подключается как бы непосредственно к сетевому адаптеру, поэтому не нужны трансивер и трансиверный кабель.
На концах сегмента должны находиться терминаторы, которые подключаются к свободным концам Т-коннекторов. Один (и только один!) терминатор в сегменте должен быть заземлен.
Сети на тонком кабеле имеют худшие параметры по сравнению с сетями на базе толстого кабеля (таблица 4). Но стоимость сетевого оборудования, необходимого для создания сети на тонком кабеле, существенно меньше.
Следует отметить, что некоторые фирмы выпускают адаптеры Ethernet, способные работать при длине сегмента до 300 метров (например, адаптеры фирмы 3COM). Однако такие адаптеры стоят дороже и вся сеть в этом случае должна быть сделана с использованием адаптеров только одного типа.
Ограничения для Ethernet на тонком кабеле.
Таблица 4.
|
Максимальная длина сегмента |
185 м |
|
Максимальное количество сегментов в сети |
5 |
|
Максимальная длина сети |
925 м |
|
Максимальное количество станций, подключенных к одному сегменту (если в сети есть репитеры, то они тоже считаются как рабочие станции) |
30 |
|
Минимальное расстояние между точками Подключения рабочих станций |
0.5 м |
Как правило, большинство сетей Ethernet создано именно на базе тонкого кабеля.
Итак, перечислим оборудование, необходимое для сети Ethernet на тонком кабеле:
Þ BNC-коннектор
Þ BNC-терминатор
Þ BNC-Barrel-коннектор
Þ BNC-терминатор с заземлением
Þ T-коннектор
Некоторые (но не все) сетевые адаптеры Ethernet способны работать с кабелем, представляющем собой простую неэкранированную витую пару проводов (спецификация 10BASE-T). В качестве такого кабеля можно использовать обычный телефонный провод и уже имеющуюся в вашей организации телефонную сеть.
Сетевые адаптеры, способные работать с витой парой, имеют разъем, аналогичный применяемому в импортных телефонных аппаратах.
Для сети Ethernet на базе витой пары необходимо специальное устройство - концентратор. К одному концентратору через все те же телефонные розетки можно подключить до 12 рабочих станций. Максимальное расстояние от концентратора до рабочей станции составляет 100 метров, при этом скорость передачи данных такая же, как и для коаксиального кабеля, - 10 Мбит в секунду.
