Страница: 2/12

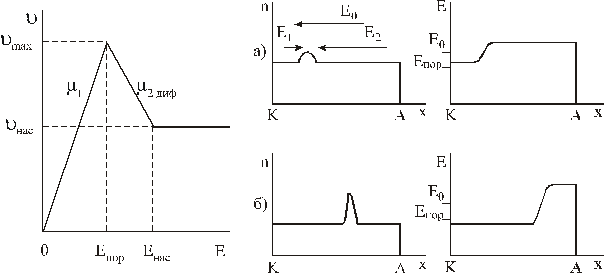

Рис.1. Аппроксимированная зависимость дрейфовой скорости электронов от напряженности электрического поля для GaAs.
Рис.2. К пояснению процесса формирования слоя накопления в однородно легированном GaAs.
Под катодом понимается контакт к образцу, на который подан отрицательный потенциал. Возникающие при этом внутренние электрические поля
и
накладываются на постоянное поле
, увеличивая напряженность поля справа от слоя и уменьшая ее слева (рис.2, а). Скорость электронов справа от слоя уменьшается, а слева – возрастает. Это приводит к дальнейшему нарастанию движущегося слоя накопления и к соответствующему перераспределению поля в образце (рис.2, б). Обычно слой объемного заряда зарождается у катода, так как вблизи катодного омического контакта имеется область с повышенной концентрацией электронов и малой напряженностью электрического поля. Флюктуации, возникающие вблизи анодного контакта, вследствие движения электронов к аноду не успевают развиться.
Однако такое распределение электрического поля неустойчиво и при наличии в образце неоднородности в виде скачков концентрации, подвижности или температуры может преобразоваться в так называемый домен сильного поля. Напряженность электрического поля связана с концентрацией электронов уравнением Пуассона, которое для одномерного случая имеет вид
(1)
Повышение электрического поля в части образца будет сопровождаться появлением на границах этого участка объемного заряда, отрицательного со стороны катода и положительного со стороны анода (рис.3, а). При этом скорость электронов внутри участка падает в соответствии с рис.1. Электроны со стороны катода будут догонять электроны внутри этого участка, за счет чего увеличивается отрицательный заряд и образуется обогащенный электронами слой. Электроны со стороны анода будут уходить вперед, за счет чего увеличивается положительный заряд и образуется обедненный слой, в котором
. Это приводит к дальнейшему увеличению поля в области флюктуации по мере движения заряда к аноду и к возрастанию протяженности дипольной области объемного заряда. Если напряжение, приложенное к диоду, поддерживается постоянным, то с ростом дипольного домена поле вне его будет уменьшаться (рис.3, б). Нарастание поля в домене прекратится, когда его скорость
сравняется со скоростью электронов вне домена. Очевидно, что
. Напряженность электрического поля вне домена
(рис.3, в) будет ниже пороговой напряженности
, из-за чего становится невозможным междолинный переход электронов вне домена и образование другого домена вплоть до исчезновения сформировавшегося ранее на аноде. После образования стабильного домена сильного поля в течение времени его движения от катода к аноду ток через диод остается постоянным.
Рис.3. К пояснению процесса формирования дипольного домена.
После того как домен исчезнет на аноде, напряженность поля в образце повышается, а когда она достигнет значения , начинается образование нового домена. При этом ток достигает максимального значения, равного (рис.4, в)
Реферат опубликован: 24/03/2009
