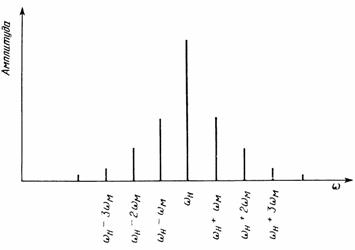

Рис. 5. Боковые полосы ЧМ.
wн-несущая частота; wм-частота модуляции.
Частотно-модулированная связь гораздо менее чувствительна к помехам. Шумы, попадающие в ЧМ-сигнал, будь то атмосферные возмущения (статические), тепловые шумы в лампах и сопротивлениях или любые другие шумы, имеют меньшую возможность влиять на прием, чем в случае AM. Основной причиной этого является попросту тот факт, что большинство шумов амплитудно модулируют несущую. Делая приемник нечувствительным к изменениям амплитуды, практически устраняем эту нежелательную модуляцию. Восстановление информационного сигнала из ЧМ-волны связано лишь с частотным детектированием, при котором выходной сигнал зависит лишь от изменений частоты ЧМ-сигнала, а не от его амплитуды. Большинство приемников содержит усилитель-ограничитель, который поддерживает постоянную амплитуду ЧМ-колебаний, устраняя тем самым любой АМ-сигнал.
Существуют различные методы ЧМ-детектирования и селекции. В основе большинства методов лежит использование наклона частотной характеристики резонансного контура (рис. 6). Амплитуда отклика изменяется с частотой. Для wн+Dwн получаем амплитуду А1, для wн-Dwн - амплитуду А2, а для частот между
Рис. 6. Принцип использования резонансного контура в качестве частотного детектора.
wн+Dwн и wн-Dwн имеем все промежуточные амплитуды между А1 и А2. Выходной сигнал соответствует девиации частоты входного сигнала (хотя и не совсем линейно в простом резонансном контуре) и тем самым воспроизводит первоначальный модулирующий сигнал.
Цепь фазовой автоподстройки (ФАП), вскоре стала одним из наиболее распространенных средств ЧМ-детектировапия, особенно применительно к импульсным модулирующим сигналам. Некоторые схемы ФАП снабжены логическими выходными схемами, согласованными с соответствующими входными сигналами импульсной формы.
Как отмечалось ранее, ЧМ —лишь один тип угловой модуляции. Другим является фазовая модуляция. Эта модуляция очень похожа на ЧМ. При фазовой модуляции мгновенная фаза несущей изменяется пропорционально мгновенной амплитуде модулирующего сигнала. Это приводит к изменению несущей частоты wн, как видно из уравнения
wфаз=wн+kфwмАмsin(wмt) (11)
где kф, - коэффициент пропорциональности, измеряемый в единицах рад/В. Фазовая и частотная модуляция часто используются в одной системе модуляции, так как прием и детектирование обеих идентичны.
Функциональные схемы передатчика и приемника с ЧМ почти те же, что и для AM. Ширина полосы частот ЧМ существенно шире, а несущая частота значительно выше (100 МГц и более). Более широкая полоса частот приводит к более верному воспроизведению входных звуковых сигналов, так что звуки с частотами выше 5 кГц должны передаваться системами ЧМ. В приемниках с частотной модуляцией иногда используется двойное гетеродинирование с двумя промежуточными частотами - 5 МГц и 455 кГц.
2.3. ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ИМ)
Импульсная модуляция (ИМ) не является в действительности каким-то особым типом модуляции. Этот термин характеризует скорее вид модулирующего сигнала. Далее различают импульсную амплитудную и импульсную частотную модуляции. Здесь учитывают то, каким образом информация представлена — с помощью импульса или ряда импульсов. Можно рассматривать в качестве модулируемой величины амплитуду импульса, или его ширину, или его положение в последовательности импульсов и т. д. Следовательно, существует большое разнообразие методов импульсной модуляции. Все они используют в качестве формы передачи или AM, или ЧМ.

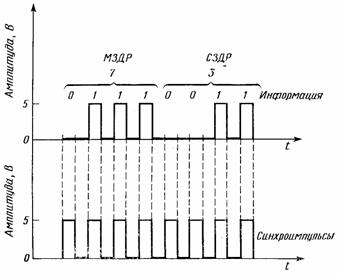

Рис. 7. Последовательность импульсов, отображающих число 37 в двоично-десятичном коде (младший значащий разряд первый).
Импульсная модуляция может быть использована для передачи как цифровых, так и аналоговых форм сигнала. Когда речь идет о цифровых сигналах, мы имеем дело с логическими уровнями — высоким и низким — и можем модулировать несущую (с помощью AM или ЧМ) рядом импульсов, который представляет цифровое значение. Например, если для числа 37 передается код ДКД (двоично-кодированное десятичное число) 00110111, то для модуляции несущей просто должна использоваться указанная последовательность нулей и единиц. Каждый нуль может быть представлен уровнем 0В, а каждая единица — уровнем, например, 5В. Образованная в результате последовательность импульсов показана на рис. 7 вместе с совпадающим рядом синхронизирующих импульсов, необходимых для идентификации положения единиц и нулей. В указанной последовательности важен порядок импульсов. Сначала передается МЗДР (младший значащий десятичный разряд) 7, а затем СЗДР (старший значащий десятичный разряд) 3. В каждом десятичном разряде на первом месте старший двоичный разряд (бит).
