Страница: 1/9
Содержание
страница
1. Лабораторная работа №1 «Испытание двух срезного соединения на стальных цилиндрических нагелях . 2
2. Лабораторная работа №2 «Испытание соединения на гвоздях» . 9
3. Лабораторная работа №3 «Испытание треугольной брусчатой фермы на лобовых врубках» . 16
4. Лабораторная работа №4 «Испытание клееной деревянной балки прямоугольного сечения на поперечный изгиб» . 23
5. Лабораторная работа №5 «Испытание металлодеревянной фермы» . 31
6. Список литературы . 38
Лабораторная работа № 1.
ИСПЫТАНИЕ ДВУХСРЕЗНОГО СОЕДИНЕНИЯ НА СТАЛЬНЫХ ЦИЛИНДРИЧЕСКИХ НАГЕЛЯХ.
Цель работы: изучение работы стыка на стальных нагелях.
Задачи: определить разрушающую нагрузку, построить график зависимости между нагрузкой и деформацией сдвига соединения, определить деформацию соединения при расчетной несущей способности и нагрузку, соответствующую предельному состоянию образца.
I. Установление фактических размеров образца.

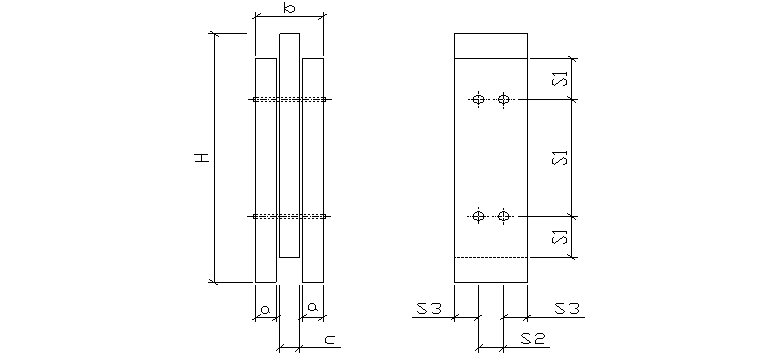

Рис. 1. Конструкция соединения на цилиндрических нагелях.
Согласно СНиП II-В.4-71* п. для стальных нагелей необходимо соблюдать следующие условия:
;
;
.
Исходные данные: H=350мм; S1=70мм;
а=24мм; S1=70мм;
с=24мм; S2=38мм;
в=65мм; S3=28мм;
диаметр нагеля 10мм.
2. Схема загружения образца и расстановка приборов.
Для измерения деформаций сдвига в швах на образце устанавливают два индикатора которые закрепляют на крайних досках таким образом, чтобы сток индикатора упирался в уголок, прикрепленный к средней доске.

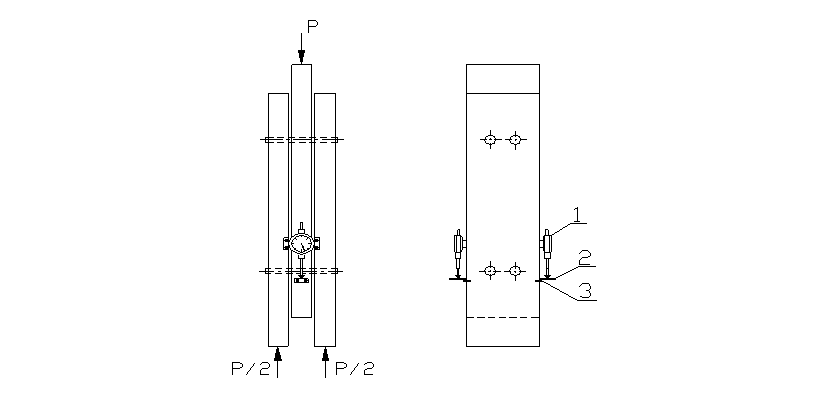

Рис. 2. Схема загружения образца и расстановки приборов.
1 – индикаторы; 2 – уголки; 3 – шурупы.
3. Определение расчетной несущей способности образца.
|
|
Расчетную несущую способность нагельного соединения определяют по формуле:
где m - количество нагелей;
nср - количество "срезов" одного нагеля;
Tмин - наименьшая несущая способность одного "среза" нагеля, определяемая из трех условий:
|
|
а) из условия смятия древесины крайнего элемента
|
|
б) из условия смятия древесины среднего элемента
|
|
в) из условия изгиба нагеля
Расчетная несущая способность нагельного соединения равна:
Поскольку испытание нагельного соединения проводят кратковременной нагрузкой, то фактическую несущую способность образца необходимо определять с учетом коэффициента Кдл:
Кдл=0,67-усредненное значение коэффициента, учитывающего снижение прочности древесины при длительном действии нагрузки.
|
|
4. Испытание образца
Таблица 1.
5. Обработка результатов испытаний
После окончания испытания по данным табл.1 строят зависимости перемещений нагельного соединения от нагрузки.

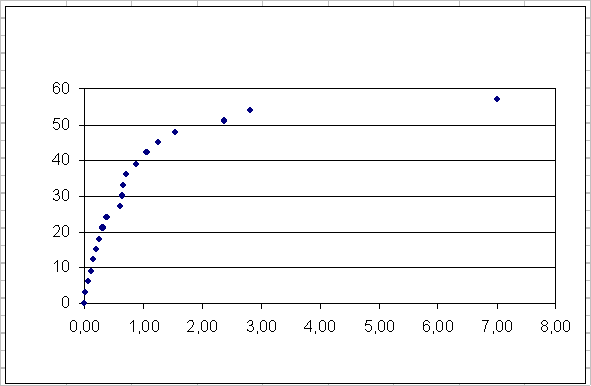

Рис. 3. График зависимости деформаций сдвига нагельного соединения от нагрузки
|
|
6.Сравнение теоретических и экспериментальных величин и анализ результатов испытания.
Результаты испытаний сопоставляют с теоретическими значениями.
