Расчёт панели покрытия
Сбор нагрузок:
|
Наименование |
Нормативная нагрузка (кн/м²) |
Коэффициент надёжности |
Расчётная нагрузка (кн/м²) |
|
1)Собственная масса панели без утеплителя |
0.393 |
1.1 |
0.432 |
|
Рубероидная кровля |
0.15 |
1.3 |
0.195 |
|
Утеплитель |
0.18 |
1.2 |
0.216 |
|
Итого |
0.723 |
- |
0.843 |
|
2)Снеговая нагрузка |
1 |
1.6 |
1.6 |
Усилия на панель: М=2.44·5.92²/8=10.7(кн·м); Q=2.44·5.92²/2=9.2(кн), где 5.92 – длина панели, с учётом её опирания на стропильную конструкцию.
Конструктивный расчёт:
|
|
Приведённая ширина панели
Площадь поперечного сечения панели, приведённая к материалу и ширине верхней полки, по уравнению:
Расстояние от нижней грани панели до центра тяжести приведённого сечения:
|
|
Приведённый момент инерции(собственным моментом инерции фанерных полок пренебрегаем):
Проверим верхнюю полку панели на местный изгиб:
Прогиб панели от нормативной нагрузки:
Сделаем проверку жёсткости:

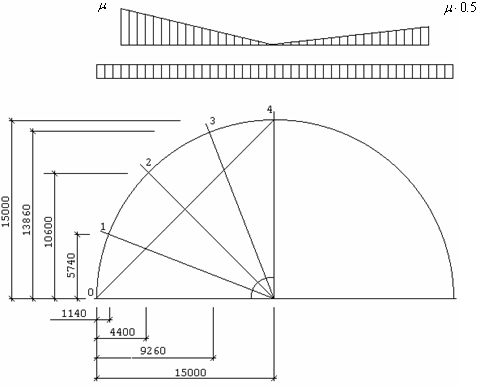

Расчёт арки
|
|
|
|
Сбор нагрузок:
1.Постоянная нагрузка
Нормативная от покрытия – 0.723(кн/м²)
|
|
На 1м² горизонтальной проекции:
Расчётная нагрузка – g=1.13·1.1=1.243(кн/м²)
Собственный вес арки:
|
|
Полная постоянная нормативная нагрузка: 1.13+0.63=1.76(кн/м²)
|
Наименование |
Нормативная нагрузка (кн/м²) |
Коэффициент надёжности |
Расчётная нагрузка (кн/м²) |
|
Собственная масса панели без утеплителя |
0.393 |
1.1 |
0.432 |
|
Рубероидная кровля |
0.15 |
1.3 |
0.195 |
|
Утеплитель |
0.18 |
1.2 |
0.216 |
|
Итого |
0.723 |
- |
0.843 |
|
Арка |
0.63 |
1.1 |
0.693 |
|
Итого |
1.353 |
- |
1.536 |
