где s — плотность потока мощности излучения электромагнитной энергии» Вт/м2; 5эф — эффективная поглощающая поверхность тела человека, м2.
В табл. 3 приведены предельно допустимые плотности потока энергии электромагнитных полей (ЭМП) в диа-назоне частот 300 МГц—300000 ГГц и
Таблица 3. Нормы облучения УВЧ и СВЧ
|
Плотность потока мощности энергии а, Вт/м' |
Допустимое время пребывания в зоне воздействия ЭМП |
Примечание |
|
До 0,1 0,1-1 1-10 |
Рабочий день Не более 2 ч Не более 10 мин |
В остальное рабочее время плотность потока энергии не должна превышать 0,1 Вт/м2 При условии пользования защитными очками. В остальное рабочее время плотность потока энергий не должна превышать 0,1 Вт/м2 |
время пребывания на рабочих местах и в местах возможного нахождения персонала, профессионально связанного с воздействиемЭМП.
В табл. 4 приведено допустимое время пребывания человека в электрическом поле промышленной частоты сверхвысокого напряжения (400 кВ и выше).
Таблица 4. Предельно допустимое время c напряжением 400 кВ и выше
|
Электрическая напряженность Е, кВ/м |
Допустимое время пребывания, мин |
Примечание |
|
<5 5—10 10—15 15—20 20—25 |
Вез ограничений (рабочий день) <180 <90 <10 <5 |
Остальное время рабочего дня человек находится в местах, где напряженность электрического поля меньше или равна 5 кВ/м |
Ограничение времени пребывания человека в электромагнитном поле представляет собой так называемую «защиту временем».
Если напряженность поля на рабочем месте превышает 25 кВ/м или если требуется большая продолжительность пребывания человека в поле, чем указано в табл. 4, работы должны производиться'^ применением защитных средств — экранирующих устройств или экранирующих костюмов.
Пространство, в котором напряженность электрического поля равна 5 кВ/м и больше, принято называть опасной зоной или зоной влияния. Приближенно можно считать, что эта зона лежит в пределах круга с центром в точке расположения ближайшей токоведущей части, находящейся под напряжением, и радиусом R == 20 м для электроустановок 400—500 кВ и R = 30 м для электроустановок 750 кВ (рио. 18). На пересечениях линий электропередачи сверхвысокого (400—750 кВ) и ультравысокого (1150 кВ) напряжения с железными и автомобильными дорогами устанавливаются специальные знаки безопасности, ограничивающие зоны влияния этих воздушных линий.

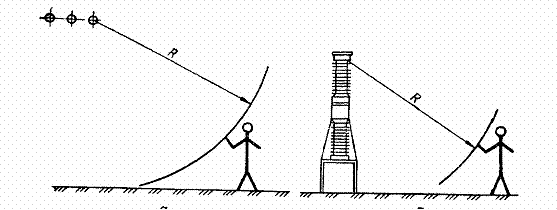

Рис. 18. Радиусы опасных зон (зон влияния):
а—источник влияния—открытое распределительное устройство или провода воздушной линии электропередачи; б — источник влияния — токове-дущие части аппаратов
Допустимое значение тока, длительно проходящего через человека и обусловленного воздействием электрического поля электроустановок сверхвысокого напряжения, составляет примерно 50—60 мкА, что соответствует напряженности электрического поля на высоте роста человека примерно 5 кВ/м. Если при электрических разрядах, возникающих в момент прикосновения человека к металлической конструкции, имеющей иной, чем человек, потенциал, установившийся ток не превышает 50— 60 мкА, то человек, как правило, не испытывает болевых ощущений. Поэтому это значение тока принято в качестве нормативного (допустимого).
Измерение интенсивности электромагнитных полей
Для определения интенсивности электромагнитных полей, воздействующих на обслуживающий персонал, замеры проводят в зоне нахождения персонала по высоте от уровня пола (земли) до 2 м через 0,5 м. Для определения характера распространения и интенсивности полей в цехе, на участке, в кабине, помещении (лаборатории и др.) должны быть проведены измерения в точках пересечения координатной сетки со стороной в 1 м. Измерения проводят (при максимальной мощности установки) периодически, не реже одного раза в год, а также при приеме в эксплуатацию новых установок, изменениях в конструкции и схеме установки, проведении ремонтов и т. д.
Исследования электромагнитных полей на рабочих ме-? стах должны проводиться в соответствии с требованиями ГОСТ 12.1.002—84, ГОСТ 12.1.006—84 по методике, утвержденной Минздравом СССР.
Для измерения интенсивности электромагнитных полей радиочастот используется прибор ИЭМП-1. Этим прибором можно измерить напряженности электрического и магнитного полей вблизи излучающих установок в диапазоне частот 100 кГц—300 МГц для электрического поля и в диапазоне частот 100 кГц — 1,5 МГц — для магнитного поля. С помощью данного прибора можно установить зону, в пределах которой напряженность поля выше допустимой.
