в 10 раз короче,чем в системе КАМАК.
Развитие МАГИСТРАЛЬНО-модульных систем завершает разработка с громким названием Futurebus("магистраль будущего")по стандарту США 1991г.В этой системе сделано одно принципиальное добавление,учитывающее особенность многопроцессорных компьютеров.В таких системах каждый микропроцессор имеет в своем распоряжении вспомогательную кэш-память.Во время выполнения параллельных программ у одного из процессоров появляется промежуточный результат, необходимый другим процессорам для дальнейшей работы.Этот результат нужно быстро передать в кэш-памяти нуждающихся процессоров.Процедура таких передач как раз и предусмотрена в стандарте Futurebus.
Отказ от магистрали-переход к РСИ.
Прогресс технологии микроэлектроники привел к тому,что в наше время размеры элементов в микросхемах
(транзисторов,резисторов,конденсаторов)удалось уменьшить до 0.6-0.8 мкм,а число элементов в одном кристалле увеличить до нескольких миллионов.Например,микропроцессор Pentium cодержит 3 млн. транзисторов,имеет соственную встроенную кэш-память и работает с частотой до 100 Мгц. Если несколько таких процессоров подсоединить к одной магистрали общего пользования,то их работа становится неэффективной:процессор,
быстро подготовивший промежуточный результат,занимает магистраль для передачи данных другому процессору,а остальные процессоры вынуждены простаивать в течение относительно медленной передачи.Магистраль,бывшая в
70-80х г.г. верхом достижений,к концу 80х годов стала узким местом,нужно было искать новое решение.
Специалисты,создававшие Fastbus и Futurebus+,в 1988 г. объединились для создания системы,способной решить новые задачи.Была начата разработка стандарта,известного сейчас как ANSI/IEEE Std 1596-1992 Scalable Coherent Interface-SCI,в русском переводе-Расширяемый Связный Интерфейс,РСИ.
рис.4.Модель узла РСИ.
Принцип магистрали общего пользования был отклонен в начале исследований.Решили,что в новой системе узлы следует соединять индивидуальными связями,причем информация должна передаваться по каналам связи только в одном направлении.Узел получает информацию из входного канала в дешифратор адреса.Если сообщение адресовано данному узлу,оно через дешифратор поступает в промежуточную память FIFO с очередью типа "первым вошло-первым вышло" и далее проходит на прикладные схемы узла для обработки,например,
микропроцессорами и транспьютерами.Если сообщение адресовано другому узлу,оно через проходную FIFO и переключатель передается в выходной канал к следующему узлу.Если ранее уже началась выдача обработанной информации из выходной FIFO,передача проходящей информации задерживается до окончания выдачи. Можно заметить,что узлы РСИ действуют подобно железнодорожному узлу:если со станции выходит поезд и выходной путь занят,то приходящий поезд направляют на запасной путь для отстоя;если же состав адресован именно этому узлу,то его вагоны сортируют и подают на разгрузочные пути.
Последний из цепочки узлов РСИ соединяется с первым узлом-образуется колечко из нескольких узлов связей.
Наименьшее колечко состоит из 2х узлов.Кольцеобразная структура позволяет любому узлу получать подтверждение в приеме своего сообщения.Для этого адресованный узел сразу же после приема сообщения вырабатывает эхо-сообщение и передает его в выходной канал,чтобы оно прошло по колечку к узлу,
вызвавшему первичное сообщение.Предусмотрены специальные узлы-агенты,имеющие выходы на боковые каналы, для соединения с другими колечками иными устройствами, выполняемыми в других стандартах.При помощи интерфейсных агентов конкретная система может быть расширена добавлением новых колечек с образованием сети произвольной конфигурации.РСИ является открытой системой, все составляющие которой работают в едином логическом протоколе и не требуют чуждых интерфейсов.
рис.5.Применение системы РСИ.
У-узел РСИ,А-агент,М-агент-мост,П-агент-переключатель,
РС-рабочая станция в стандарте РСИ,VME-крейт VME,
ПК-персональный компьютер,
ПКР-персональный компьютер в стандарте РС,
Э-сеть Ethernet.
Слово "связный" в названии системы означает,что в стандарте предусмотрены логические средства для образования связной группы кэш-памятей,получающих идентичную обновленную информацию.Связность устанавливается программно при помощи кодов-указателей адресов тех узлов,которые должны войти в связную группу. Затем процессор,создавший новую информацию,
быстро выполняет ее запись в основную память и в группу кэшей.

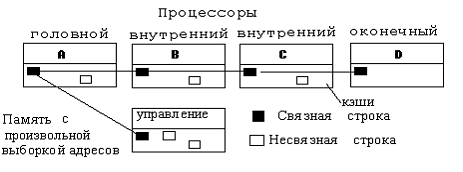

рис.6.Запомининие в кэшах связной кэш-строки при помощи
кодов-указателей адресов.
