Вращающаяся печь 5х185 м для обжига клинкера по мокрому способу

Страница: 2/11

Минералогический состав клинкера, %

C3S

C2S

C3A

C4AF

прочее

S

55

22

8

12

3

100

Влажность шлама W=36 %

4. При расчете горения топлива принять: a=1,05 ; WP=1%; подогрева воздуха 600 OC.

5. Тепловой баланс установки составлять без холодильника, принимая температуры:

окружающей среды 10 OC

клинкера из печи 1100 OC

воздуха из холодильника 500 OC

(весь воздух через холодильник)

отходящих газов 200 OC

потери в окружающую среду 13 OC

ВВЕДЕНИЕ

Цементный клинкер получают в основном из мокрых сырье­вых смесей (шламов) с влажностью от 30% до 50% во вращаю­щихся печах, не имеющих запечных теплоутилизаторов. К преимуществам мокрого способа обжига относятся просто­та приготовления сырьевой смеси, легкость достижения однород­ности ее состава, сравнительно небольшие энергозатраты и до­статочно гигиенические условия труда (отсутствие запыленно­сти). Недостатком мокрого способа является повышенный рас­ход топлива.

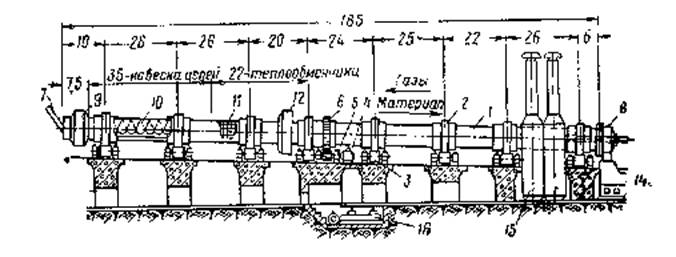

Вращающаяся печь диаметром 5 м и длиной 185 м конструкции УЗТМ (рис.), состоит из цилиндрического корпуса 1, опирающего­ся через бандажи 2 на опорные ролики 3. Корпус имеет уклон 3,5—4% и вращается со скоростью 0,5—1,2 об/мин. Привод пе­чи двойной и состоит из двух электродвигателей 4, двух редукторов 5, двух подвенцовых шестерен и одного венцового коле­са 6.

В середине печи, на одной из ее опор, устанавливается пара роликов (горизонтально) для контроля за смещением печи вдоль оси (вниз или вверх). Вспомогательный привод включается в ра­боту при ремонтах печи, в период розжига и остановки, когда печь должна вращаться медленно. Шлам подается в питательную трубу 7 при помощи ковшовых или объемных дозаторов, на­ходящихся у холодного конца печи. Со стороны головки 8 в печь подается топливо и воздух; в результате сгорания топлива по­лучаются горячие газы, поток которых направлен от горячего конца печи к холодному—навстречу движущемуся материалу. Для улучшения теплопередачи и обеспыливания газов внутри печи в холодном ее конце размещается цепной фильтр-подогре­ватель 9, создается цепная завеса 10 и устанавливаются теплообменники 11. Пыль, уловленная за печью в результате газоочистки, возвращается обратно в печь. Она транспортируется пневмонасосом в бункер, а из него при помощи периферийного загружателя 12 направляется в полую часть пе­чи, расположенную рядом с цепной завесой со стороны горяче­го конца. Клинкер охлаждается в колосниково-переталкивающем холодильнике 14. На печах длиной 185 м кор­пус в зоне спекания оборудован установкой для водяного охлаждения 15 и центральной системой смазки 16.

ТЕПЛОТЕХНИЧЕСКИЕ РАСЧЕТЫ ЦЕМЕНТНОЙ ВРАЩАЮЩЕЙСЯ ПЕЧИ

1.1 Расчет горения топлива.

В справочнике находим состав заданного вида топлива на горючую массу и влажность рабочей массы топлива (WP).

Топливо – природный газ Тюменское месторождение.

Состав сухого газа, %

CH4с

C2H6с

C3H8с

C4H10с

C5H12с

N2с

S

95,9

1,9

0,5

0,3

0,1

1,3

100
