К механическому классу относятся виды сварки, осуществляемых с использованием механической энергии и давлением:
Холодная сварка – сварка давлением при незначительной пластической деформации, без внешнего нагрева соединяемых частей.
Сварка взрывам – сварка, при которой соединение осуществляется в результате вызванного взрывом соударение быстро движущихся частей.
Ультразвуковая сварка – давлением, осуществляемая при воздействии ультразвуковых колебаний.
Сварка трением – сварка давлением, при которой нагрев осуществляется трением, вызываемым вращением свариваемых частей относительно друг друга.
Наибольший объём среди других видов сварки занимает ручная дуговая сварка – сварка плавлением штучными электродами при которой подача электрода и перемещение дуги вдоль свариваемых кромок производится в ручную.

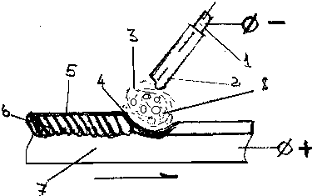

На рисунки I дуга горит между стержнем электрода (1) и основным металлом (---). Под действием теплоты дуги электрод и основной метал плавится, образуя металлическую сварочную ванну (4). Капли жидкого металла (8) с расплавляемого электродного стержня переносятся в ванну через дуговой промежуток. Вместе со стержнем плавится покрытие электрода (2), образуя газовую защиту (3) вокруг дуги и жидкую шлаковою ванну на поверхности расплавленного метала. Металлические и шлаковые ванны вместе образуют сварочную ванну. По мере движения дуги металл сварочной ванны затвердевает и образуются сворной шов (6). Жидкий шлак по мере остывания образует на поверхности шва твёрдую шлаковою корку, которая удаляется после остывания шва.
Для обеспечения заданного состава и свойства сварку выполняют электродами, к которым предъявляют специальные требования.
На рисунке 1, стрелкой / ------ / - указано направление сварки.
Прогрессивным методом сварки также является аргонодуговая сварка.
Аргонодуговая сварка – дуговая сварка. При которой в качестве защитного газа используется аргон.
Применяют аргонодуговую сварку неплавящемся вольфрамовым и плавящимся электродом.
Этот процесс предназначен главным образом для металлов толщенной менее 3-4 мм. Большинство металлов сваривают на постоянном токе прямой полярности. Сварка алюминия, магния и бериллия ведут на переменном токе.
При прямой полярности /плюс на изделия, минус на электроде/, лучшее условие термоэлектронной эмиссии, выше стойкость вольфрамового электрода и допускаемый придельной ток. Допускаемый ток, при использование вольфрамового электрода ø3 мм составляет ориентировочно при прямой полярности 140-280 А, обратной полярности – только 20-40 А. Дуга при прямой полярности легко зажигается и горит устойчиво при напряжении 10-15 В. в широком диапазоне плотностей тока.
При обратной полярности возрастает напряжения дуги, уменьшается устойчивость её горения, резко уменьшается стойкость электрода, повышается его нагрев и расход. Эти особенности и дуги обратной полярности делают её непригодной для непосредственного применения в сварочных процессе. Однако дуга обратной полярности обладает важным технологическим свойством: при её действии с поверхности свариваемого метала удаляется окислы и загрязнения. Это явление объясняется тем, что при обратной полярности и поверхности металла бомбардируется тяжелыми положительными ионами аргона, которые перемещаясь под действием электрического поля от плюса /электрод/, к минусу /изделия/, разрушают окисные плёнки на свариваемом металле, а выходящие с катода /с поверхности изделия/ электроны способствуют удалению разрушенных окисных плёнок.
Этот процесс удаления называют катодным распылением.
Аргонодуговой сваркой выполняют швы стыковых, тавровых и угловых соединений.
При толщине листа до 2,5 мм целесообразно сваривать с отбортовкой кромок при малой величине зазора /0,1-0,5 мм/ можно сваривать тонколистовой метал толщенной от 0,4 до 4 мм без разделки кромок
Расположение горелки и присадочного прутка при ручной аргонодуговой сварке
На рисунке 2 изображена аргонодуговая сварка:
электрод
присадочный пруток
защитный газ
сопло горелки
Ручную сварку выполняют наклонной горелкой углом вперёд, угол наклона к поверхности изделия составляет 70- 80º. Присадочная проволоку под углом 10- 15º, смотри рисунок 2.
