Определение сварки
Сварка – технологический процесс получения неразъёмных соединений деталей путем их местного или общего нагрева, пластической деформации или совмещении того и другого.
Тип связей, образующийся при сварке.
В процессе сварки между свариваемыми деталями образуется межатомная связь, обеспечивающая неразъёмность свариваемых деталей.
Принцип классификации способов сварки. Примеры.
Способы сварки классифицируются по принципу получения соединения на:
Термический. Соединение достигается плавлением с использованием тепловой энергии (дуговая, плазменная, электрошлаковая, электронно-лучевая, лазерная и др. сварка);
Термомеханический. Соединение достигается с использованием тепловой энергии и давления (контактная, диффузионная и др. сварка);
Механический. Соединение достигается с использованием механической энергии и давления (ультразвуковая сварка, сварка взрывом, сварка трением, холодная сварка и др.).

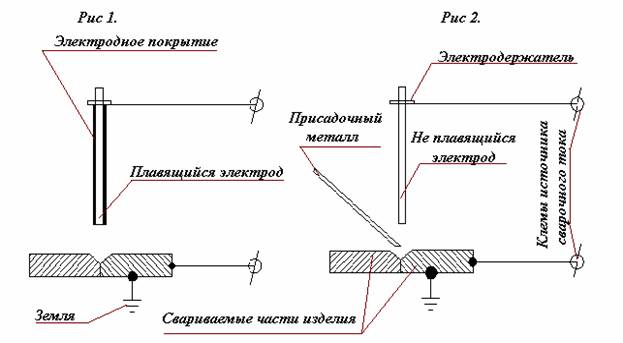

Принципиальные схемы сварки плавящимся и не плавящимся электродами.
Основное отличие сварки плавящимся электродом (рис. 1), от сварки неплавящимся электродом (рис. 2) заключается в принципе внесения присадочного металла в сварной шов. В случае сварки плавящимся электродом присадочный металл попадает в зону горения сварочной дуги из электрода при его плавлении. При сварке неплавящимся электродом присадочный металл вносится в зону горения сварочной дуги дополнительно.

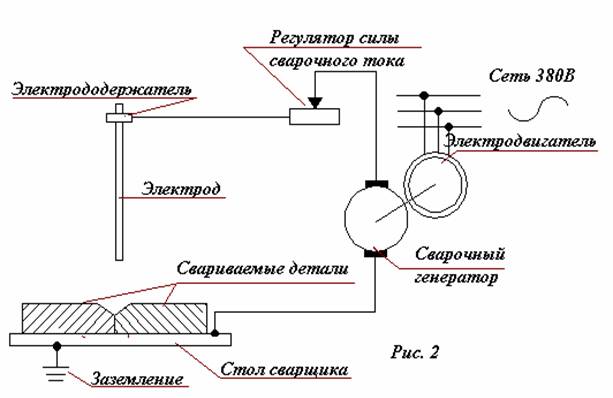

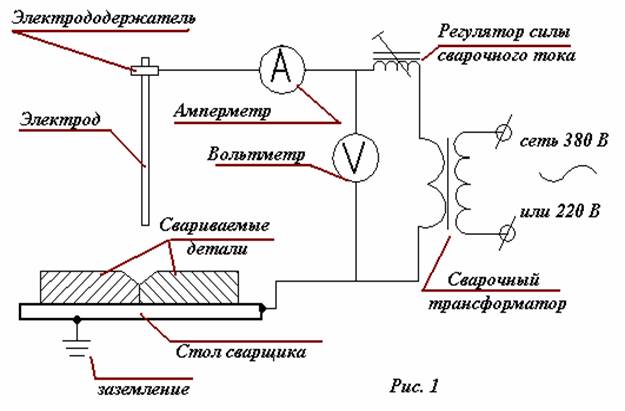

Схемы ручной электродуговой сварки постоянным (рис. 2) и переменным (рис.1) током.
6. Определение электрической сварочной дуги.
Электрической сварочной дугой называется долговременный мощный электрический разряд в ионизированной среде между электродом и свариваемым металлом. Электрическая сварочная дуга является концентрированным источником тепловой энергии, используемая для плавления металла. При горении сварочной дуги также выделяется световая энергия.

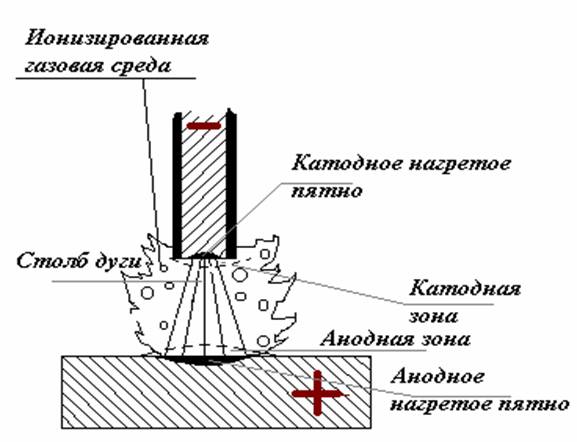

7. Схема электрической сварочной дуги.
Электропроводность электрической сварочной дуги зависит от способа сварки, вида и состава свариваемых деталей (т.е. от способности газовой среды, образованной испарениями материалов при плавлении, к ионизации).
8. Падение напряжения на сварочной дуге вызывается непостоянным расстоянием между электродом и свариваемыми деталями.
9. Особенности сварки переменным током.
Отличие сварки переменным током от других видов сварки является непостоянство сварочной дуги. За секунду дуга загорается и гаснет около 100 раз.
Это вызывает её нестабильность и, как следствие, необходимость в стабилизаторе.
Кроме того положительной чертой сварочной дуги переменного тока является её высокое КПД, достигаемое за счет высокого КПД трансформатора.

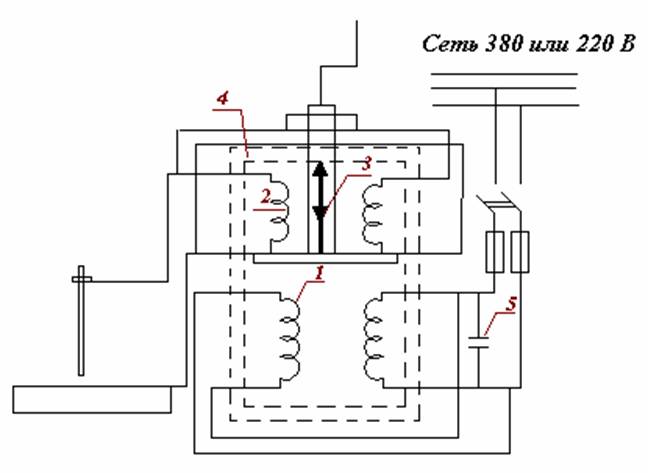

10. Требования, предъявляемые к источникам переменного сварочного тока. Схема сварочного трансформатора с подвижной катушкой вторичной обмотки.
К источникам сварочного тока предъявляются следующие требования:
Ток короткого замыкания должен быть ограничен;
Внешняя вольтамперная характеристика должна быть крутопадающей для ограничения тока короткого замыкания и повышения стабильности горения сварочной дуги;
Источник тока должен быть надежным и простым в эксплуатации.
