Зміст
|
Завдання |
…………………………………………… |
3 |
ст | ||||||
|
Вступ |
………………………………………………… |
4 |
ст | ||||||
|
Розрахунково-пояснюавльна записка |
…… |
7 |
ст | ||||||
|
Специфікація…………………………………………. |
16 |
ст | |||||||
|
Графічна частина |
………………………………… |
18 |
ст | ||||||
|
Аналіз і висновки |
…………………………… |
20 |
ст | ||||||
|
Використана література |
……………………… |
22 |
ст | ||||||
Завдання:
|
№ варіанта |
Режим роботи |
Рвх. Вт |
Кг, % |
mН=mв дБ |
fH , Гц |
fB, кГц |
RН, Ом |
Тр.н.с С° |
|
5 |
А |
2,0 |
3,5 |
2,0 |
120 |
16 |
12 |
33 |
Завдання на курсову роботу передбачає:
1) Вибір типу транзисторів та схеми їх включення.
2) Визначення найбільшої потужності, яка виділяється в транзисторі.
3) Розрахунок режимів роботи транзисторів по постійному і змінному струму.
4) Визначення напруги джерела живлення підсилювача
5) 5.Визначення потужності сигналу, яка віддається транзисторами у вибраному режимі їх роботи.
6) Визначення коефіцієнта підсилення плеча каскаду по напрузі і потужності.
7) Розрахунок коефіцієнта нелінійних спотворень вхідного сигналу.
8) Визначення номінальних значень елементів схеми підсилювача і вибір 'їх типу.
9) Електричний розрахунок трансформатора у вихідному колі підсилювача.
Вступ
Підсилення електричних сигналів – один з видів перетворення електромагнітної енергії, який відноситься до процесів її керування. Пристрій, який призначений для керування електричною енергією, для збільшення її потужності називають підсилювачем.
|
|

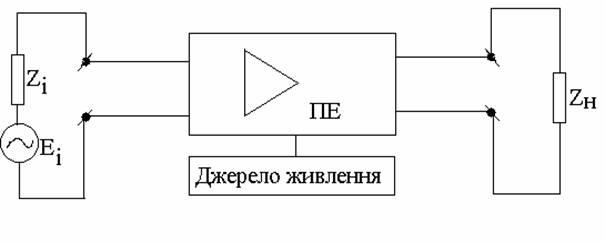

Структурна схема підсилювача має вигляд:
Вхідне коло підсилювача – коло підсилювача, до якоговмикається джерело керованої енергії, яке характеризується миттєвим значенням ЕРС (Еі) і внутрішнім опором (Zі).
Підсилювальний елемент – активний елемент електричного кола, який має управляючу властивість (транзистори, ЕВП, ІМС).
