Розрахунок вихідного двотактного трансформаторного підсилювача

Страница: 5/6

Вибір типу резисторів:

(Див. специфікацію)

Роздільні конденсатори:

1) Значення ємностей роздільних конденсаторів С1 і С2:

С1 і С2=[Ф]

2) Вибираємо стандартне значення конденсаторів С1ст, С2ст:

С1ст=С2ст=4,3 [мкФ]

3) Робоча напруга на роздільних конденсаторах С1 і С2:

UC1p,C2p≥1.5∙Ek

UC1p,C2p=1.5∙13.5=20.25 [В]

Вибираємо тип конденсаторів:

(Див. специфікацію)

VIII Розрахунок вихідного трансформатора:

1) Коефіцієнт трансформації.

n=

2) Опір первинної і вторинної обмоток трансформатора.

r1=[Ом]

r2=[Ом]

C=0.5 – коефіцієнт, який врахохвує наявність в первинній обмотці трансформатора постійної складової струму і лежить в межах (0,2¸0,7)

3) Індуктивність первинної обмотки трансформатора.

L1=[Гн]

Специфікація

Поз. познач.

Назва

К-ть

Приміт-ки

Резистори

R51, R52

C2-27-0.25-1 Ом±0.5%

2

R2, R4

C2-23-1.0-51 Ом±2%

2

R1, R3

C2-23-1.0-16 Ом±2%

2

R6

C2-23-1.0-9.1 Ом±2%

1

Конденсатори

С1, С2

K71-3-160 B-4.3 мкФ±1%

2

С3

K71-3-160 B-3 мкФ±1%

1

Транзистори

VT1, VT2

ГТ403А

2

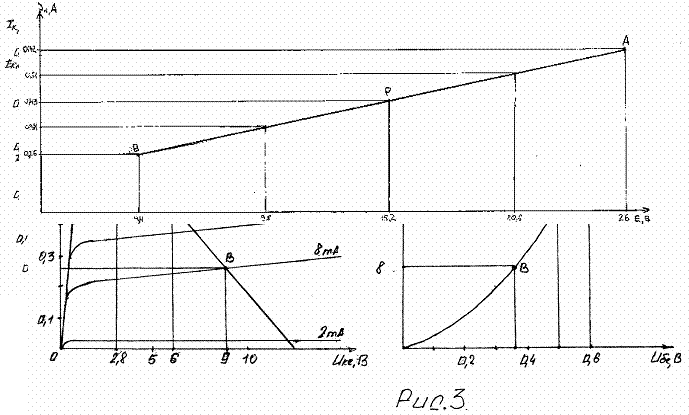

Графічна частина

Типова схема двотактного трансформаторного підсилювача та транзисторах включених по схемі з спільним емітером

Висновки

В даній курсовій роботі я спроектував вихідний двотактний трансформаторний підсилювач потужності в режимі роботи класу А.

Так як в даній роботі мені було потрібно одержати максимальний коефіцієнт підсилення по потужності при коефіцієнті гармонік 4%, я вибрав схему включення транзисторів зі спільним емітером. Як відомо саме таке включення дає найбільший коефіцієнт підсилення при, великому коефіцієнті гармонік.

Для підсилювача було вибрано транзистори типу ГТ403А структури n-p-n, тому для відкриття транзисторів на їх бази потрібно подавати додатні пів хвилі відносно “землі ”.

Так як вибраний транзистор задовільняє потрібній потужності лише за умови присутності радіатора, було проведено розрахунок його площі охолодження.

За напругу живлення було прийнято нестандартну напругу 13,5 В, тому потрібний розрахунок фільтра.

Максимальні значення колекторного і базового струмів не перевищують заданих для даного транзистора в довіднику.
