1. ПОСТРОЕНИЕ НА МЕСТНОСТИ ПРОЕКТНОГО УГЛА
При построении на местности проектного угла должна быть закреплена вершина О и начальное направление ОА (см. рис. 1 а). Требуемый штрих закрепить на местности точку В, чтобы угол АОВ имел проектное значение b.
На точке А устанавливают вешку, в точке О – теодолит и приводят его в рабочее положение. При закрепленном лимбе берут по горизонтальному кругу отсчет аLна точку А при КЛ. по формуле bL= аL+ bвычисляют проектный отсчет и поворотом алидады устанавливают его на горизонтальном круге. По вертикальной нити зрительной трубы на местности закрепляют точку ВL. Анологичные действия выполняют при КП, берут отсчетаR, вычисляют проектный отсчет bК= QR+ b и получают на местности точку ВR. Отрезок ВLВRделят пополам и находят определенную точку В.
При построении угла с повышенной точностью сначала строят его при одном положении вертикального круга и фиксируют точку ВL. Затем отложенный угол измеряют несколькими приемами вычисляют среднее его значение. Взяв разность между заданным углом и измеренным, получают поправку Db. зная по проекту расстояние ОВ, вычисляют линейную поправку Х.
Х = (ОВ * Db²)/ r²
Отложив на местности точки перпендикулярно линии ОВL величину Х, фиксируют точку В. Угол АОВ и будет равен заданному углу b.
|
| |
|
Фактические |
Проектные |
|
аL = 3 °23¢ |
bL= 55°53¢ |
|
аR = 183 °24¢ |
bR = 233 °54¢ |

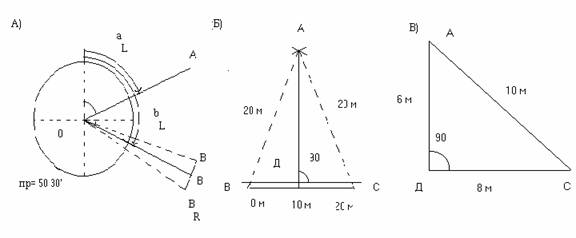

Отсчеты Рис. 1. Схемы построен ия проектного угла
При строительстве часто возникает необходимость в построении прямого угла с небольшими сторонами и несколькими требованиями к точности построения. Для этих целей используют рулетку. При построении (рис 1 б) рулетку укладывают в створ линии ВС, совмещают штрих 10 м с вершиной угла Д и по штрихам 0 и 20 м отмечают положение точек В и С. Раствором рулетки 20 м из этих точек делают засечки и получают положение точки А.
Построение прямого угла в стесненных условиях выполняют с использованием свойств «египетского» треугольника с отношением сторон 3:4:5 . Для этого от вершины Д (рис.1 в) по линии ДС откладывают отрезок кратный 4, например 8 м. Затем прикладывают нулевой штрих рулетки к точке Д и закрепляют его, а штрих, кратный сумме 3+5=8, в нашем случае 16 м, прикладывают и удерживают у точки С. После этого натягивают рулетку за штрих кратный 3, т.е. за штрих 6 м, и в месте прогиба отмечают точку А. при этом линия АД будет перпендикулярна линии ДС.
Вертикальный углы, как правило, строятся одним полуприемом. Для этого вычисляют отсчет, соответствующий значению заданного угла n, по формулам:
КП = МО -n, КЛ = n+ МО
Приведя уровня при вертикальном круге в изм-пункт, устанавливают вычисляют отсчет на лимбе. После чего фиксируют проекцию средней горизонтальной нити на местности. Для повышения точности построения угла может быть выполнен полный прием, при этом расстояние между двумя фиксировнными проекциями горизонтальной нити делится поплам.
2. ВЫНОС ТОЧКИ С ПРОЕКТНОЙ ОТМЕТКОЙ.
Вынос точки с проектной отметкой производится нивелиром . вынести проектную отметку – значит отметить в натуре точку В, высота которой НВ над уровнем моря или над условным горизонтом равна заданной.
Установив нивелир примерно по середине между репером А с известной отметкой НА и местом вынесения точки, берут отсчет по рейке а по черной строчке, установленной в точке А. горизонт инструмента вычисляют по формуле ГИ= НА+ а и отняв от него значение проектной отметки Н В , находят отсчет b. После этого рейку, установливают в месте вынесения точки , перемещают по вертикали до тех пор , пока горизонтальная нить сетки нитей не совпадет с отсчетом «b» . В этот момент реечник фиксирует точку В по рейки. Для контроля высоты точки В определяют при другом горизонте инструмента или по красным сторонам реек.

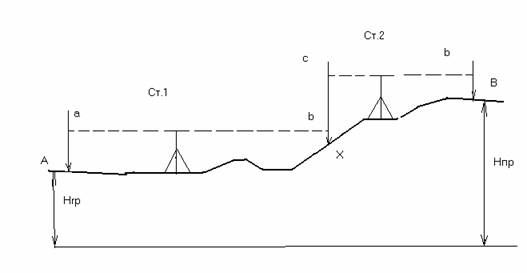

Если разность отметок точек НАи НВбольшая и с общей установки вынести проектную отметку нельзя, то производят вынос с двух или более станций. Последовательность действий в этом случае видна из рис.2.
b = [H Rp1+ a + (c -b)] – H пр
