aQ= 180 + rQ= 180°+ 15°.5 = 195°,5
11. Выполняют оценку точности измерения отклонения Q по формуле, в которой mb= ±5²- средняя квадратическая погрешность измерения горизонтальных углов; Smax = 95,8 м – максимальное расстояние от опрных пунктов до сооружения:
r= 206265 ²- радианная мера; Q = 314 мм; q1= - 187 мм; q2= - 308 мм; a1=339°, a2=274 °(взяты из таблицы 1).
mQ= (3mb*Smax) * Ö2 Q2- (q12 +q12 ) =
r Q Sin (/a2- a1)
= (35²* 95800)* Ö2 3142 - (1872 + 3082 ) = 6,3 мм
206265² 314 * Sin 65°
Согласно ГОСТ-24846-81 предельная погрешность измерения отклонений не должна превышать mпред= 0,0005 H = 45 мм.
Таким образом полученная предельная погрешность (6,3 мм) значительно меньше регламентируемой (45 мм).

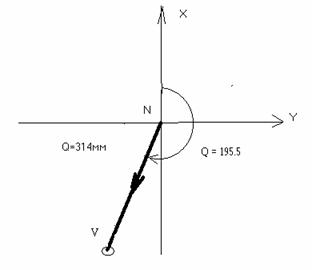

12. Измеренное отклонение изображают в прямоугольной системе координат, где указывают величину отклонения и азимут его направления aQ(рис. 14).
Рис. 14 Плановое положение вертикальной оси дымовой трубы
на высоте 90 метров
Анализ результатов измерений.
Допускаемое отклонение вертикальной оси дымовых труб высотой меньше 100 м, находящихся в условиях эксплуатации , регламентируется СниП 2.02.01-83 (Нормы проектирования. Основа зданий и сооружений.) и не должно превышать 0,005 Н= 0,005 * 90000 мм = 450 мм. Зафиксированное на высоте 90 метров отклонение составило 314 мм, что меньше допустимого, но близко к нему. Поэтому за дымовой трубой необходимо провести систематическое наблюдение с определением отклонений на разных высотах что бы выявить динамику отклонений и причину из возникновения.
6. ОФОРМЛЕНИЕ БРИГАДНОГО ОТЧЕТА ПО ПРАКТИКЕ И СДАЧЕ ЗАЧЕТА
После выполнения всех полевых и камеральных работ каждая бригада составляет по практике.
Все полевые и камеральные документы должны быть надлежащим образом оформлены и подшиты в папке –скоросшивателе в следующей последовательности:
1.
2.Табель посещаемости.
5. Тетрадь проверок.
6. Пояснительная записка (перечень предлагаемых вопросов необходимых для освещения в записке смотри ниже)
7. Полевые и камеральные материалы по видам работ с подписями: кто оформил, составил или вычислял. Основные чертежи вычерчивать тушью соответствующего цвета. Каждый полевой документ должен быть пронумерован и в конце подписан бригадиром с указанием сколько всего страниц в журнале и сколько из них заполнено и др.
Примерный перечень вопросов подлежащих освещению в пояснительной записке:
1. Место и время практики и кто проводит практику.
2. Виды и объемы работ и время отведенное на их по плану и фактически.
3. Применявшиеся инструменты.
4. Методы работ и распределение обязанностей между членами бригады.
5. Результаты работ (их точность и сравнение с допусками).
6. Положительные и отрицательные стороны практики.
