Вычисляют отметку горизонта инструмента:
ГИ = H RP + а.
Вычисляют отсчет B, который должен быть на рейке, установленной в точке с проектной отметкой Н пр.
B=ГИ - Н пр. (*)
В искомой точке ставят колышек выше проектной отметки и забивают его до тех пор, пока отсчет по рейке не будет равен вычисленному по формуле (*).
Для контроля измеряют превышение между забитым колышком и репером по черной и красной стороне рейки.
4. Построение на местности линии и плоскости заданного уклона

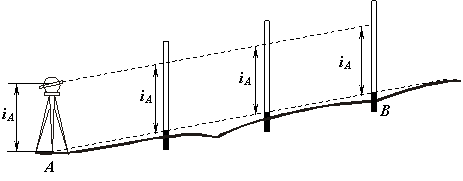

Пусть от точки А с отметкой Н А требуется построить на местности линию длиной L c уклоном i. (рис.).
Над точкой А располагают теодолит и измеряют его высоту iА. Вычислив соответствующий данному уклону iвертикальный угол n, устанавливают этот угол на вертикальном круге с учетом места нуля.
Затем, перемещая рейку по вертикали над другим концом линии, пока отсчет по ней не станет равным высоте прибора nА, фиксируют пятку рейки при помощи колышка (см. задачу 3). Таким же способом определяют положение промежуточных точек линии.
Построение линии заданного уклона можно осуществить при помощи нивелира. Для этого между точками А и В устанавливают нивелир так, чтобы два его подъемных винта были параллельны заданной линии (рис.).
Вычисляют отметку
Н В = Н А +I L;
Где I - проектный уклон, L – горизонтальное расстояние от А до В.
 |
Вычисленную отметку выносят на местность способом, описанном в задаче 4. Затем, действуя подъемными винтами, наклоняют трубу нивелира до тех пор, пока отсчеты по рейкам в точках А и В не станут одинаковыми и равными а. В результате линия визирования будет параллельна линии заданного уклона I. Промежуточные точки линии определяют установкой рейки в точках С и Д и получением по ним отсчета, равного b.
5. Передача отметки на дно котлована и на монтажный горизонт
Решением задачи предусматривается передача отметки с одного горизонта на другой, когда разность высот превышает длину рейки. В этом случае применяют остальные рулетки или ленты с подвешенным грузом.
На краю котлована подвешивают рулетку с помощью кронштейна, внизу к рулетке прикрепляют груз (рис.).
 |
Рейки устанавливают на репере и на колышке, забитом в точке С на дне котлована. Нивелирование выполняют, как правило, двумя нивелирами, один из которых устанавливают на дне котлована, а другой – на исходном горизонте. Отсчеты по рулетке берутся по нивелирам одновременно двумя наблюдателями. Рулетка во время снятия отсчетов должна быть неподвижна. Если в распоряжении имеется только один нивелир, необходимо производить измерения несколько раз (не менее трех), обеспечивая неподвижность рулетки на протяжении всего цикла измерений.
Вычисляется отметка точки С на дне котлована:
Н С = Н RP + a - b1 + b2 – c. (**)
Передача отметки на монтажный горизонт осуществляется аналогично (рис.).
 |
Вычисление отметки точки С производится по формуле (**)
6. Определение высоты объекта
В случае, если высоту объекта невозможно измерить непосредственно, ее можно определить косвенным способом (рис.).
Для этого на местности устанавливают теодолит, определяют горизонтальное расстояние от теодолита до объекта L, измеряют вертикальные углы: на верх объекта n1, и низ объекта n2. Вычисляется высота объекта:
|
Где значения вертикальных углов n1 и n2 берут со знаком «+».
Затем теодолит устанавливают в другую точку (по возможности в перпендикулярном положении) и высота объекта определяется повторно.
Допустимое расхождение между полученными высотами не должно превышать величины
.
