Требования к геодезическому обоснованию вариометрической съёмки на примере Курской магнитной аномалии

Страница: 7/9

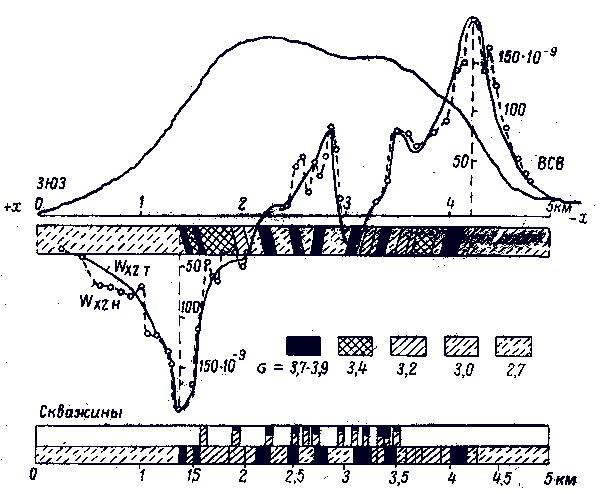

На Курской магнитной аномалии проводятся комплексные геофи­зические работы (магниторазведочные, гравиразведочные, сейсморазведочные, электроразведочные). На рис. 13 приведен профиль через Лебединское месторождение в Старооскольском районе и геолого-гравиметрический разрез. По кривой силы тяжести WZ в средней части профиля выделяется свита плотных пород. Падение близко к вертикальному. По кривой градиента силы тяжести удается расчленить эту свиту на отдельные пласты с плотностью от 2,7 до 3,9 г/см3. Таких пластов выделено 23.

Рис. 13 Пример гравиметрических работ на Курской магнитной аномалии.

При расчленении свиты был применен способ интерпретации. Теоретическая кривая WXZT в основном совпадает с наблюденной кривой градиента.

В левой части разреза по профилю на участке 1,4 км выделяется глубокий минимум градиента силы тяжести до 200 этвеш, а на участке 2,5 км — максимум. В этом интервале выделена первая мощ­ная пачка пластов с повышенной плотностью — от 3,2 до 3,9 г/см3. Наиболее плотные пласты выделены на участке 1,4—1,6 км. В ин­тервале от 2 до 3 км кривая градиента имеет сложный вид, и здесь выделено три пласта с плотностью 3,7—3,9 г/см3. Бурение скважины на гравитационном репере 2,24 км над первым из этих трех пластов выявило залежь богатых железных руд. Залежь выделена по гравиметрическим данным в трех местах, там, где она залегает на головах железистых кварцитов. Кривая градиента силы тяжести имеет минимум на участке пункта 2,9 км и максимум на участке пункта 3,5 км. Здесь при интерпретации было выделено два пласта с повышенной плотностью до 3,9 г/см3. Скважина, заданная на гравитационном репере 3,2 км над пластом с плотностью 3,7—3,9 г/см3, вскрыла вторую залежь богатых железных руд с максимальной мощностью 49 м. Далее по профилю была выделена еще одна зона, в которой развиты породы с повышенной плотностью (3,7—3,9 г/см3 ) на участке 4 км. Над залежами богатых руд наблюдаются магнитные аномалии слабой интенсивности, поглощение упругих колебаний и осложнение волновой картины при сейсморазведке. Таким образом, гравитационный метод в таких условиях может с успехом решать задачи детального геологического картирования пород кристаллического фундамента под мощной толщей рыхлых отложений и задачи поисков залежей богатых железных руд (в комплексе с другими геофизическими методами).

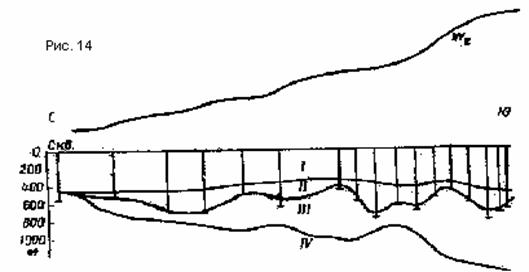

На рис. 14 приведен профиль через залежь богатых руд по простиранию Лучковской полосы в Белгородском районе KMA. Возрастание силы тяжести при движении по профилю к югу связывают с погружением замка синклинальной складки и с увеличением мощности толщи железистых кварцитов III , залегающей на подстилающих породах IV. Локальные минимумы силы тяжести приурочены к зонам уменьшения мощности толщи III. Оказывается, что над этими зонами рудное тело II имеет максимальную мощность и отмечается минимумами ZA. Мощность толщи покрывающих осадочных пород I достигает 500 м. Рудное тело разведано семнадцатью буровыми скважинами. [1] 3. ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ ВАРИОМЕТРИЧЕСКОЙ СЪЁМКЕ

3.1 Поправки в наблюденные значения производных

Наблюденные значения вторых производных обусловлены непостоянством силы тяжести в объёме, занимаемом чувствительным элементом, которое в основном вызвано тремя причинами:

- изменением силы тяжести в нормальном гравитационном поле.

- влиянием рельефа

- влиянием внутренних аномальных масс.

Нормальные значения вторых производных находятся по формулам:

Uxz=8,11sin2φE

Uxy=0, Uyz=0 (3.1)

UΔ=10,25cos2φE

Поправка за рельеф учитывает влияние масс, расположенных выше и ниже уровенной поверхности точки наблюдения, на вторые производные. Для вычисления поправки за рельеф вокруг пункта наблюдений необходимо выполнить нивелирование в радиусе 50 м и с точностью до 1 см.
