Наземные терминалы спутниковой связи (страница 1)

Страница: 1/12

СОДЕРЖАНИЕ

Введение: спутниковые сети 3

Описание системы спутниковой связи VSAT NEXTAR BOD 5

Международная система спутниковой связи "ИНМАРСАТ" 18

Спутниковая система “ГОНЕЦ” 20

Описание системы “ОРБКОММ” и ее технические характеристики 21

Cпутниковая сеть Iridium 23

Cпутниковое телевидение 23

Проект Teledesic 24

Литература 26

Введение: спутниковые сети.

Спутниковые сети, созданные в развитие наземных радиосетей, успешно конкурируют с другими типами коммуникационных сетей. С тех пор, как в 1965 г. был запущен первый экваториальный спутник Intelsat I, эти сети стали доступными не только для государственных учреждений, корпораций, фирм, но и для отдельных лиц.

Вначале спутниковые сети развивались на базе аналоговых каналов с частотной модуляцией. В последние годы все шире используются радиоканалы, в которых передаются дискретные сигналы и осуществляется множественный доступ с разделением времени.

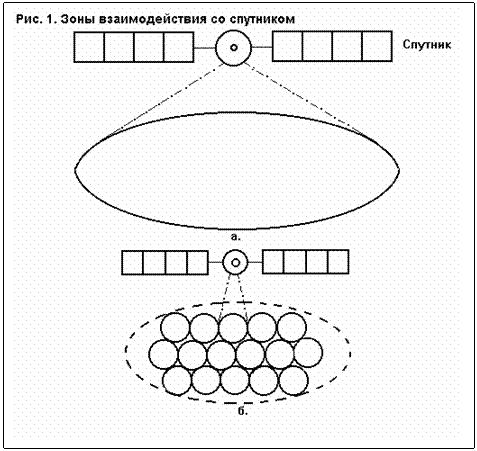

Спутник может "видеть", т.е. взаимодействовать (рис. 1)

с абонентами, расположенными на большой (а.) поверхности земли. Вместе с этим, на спутнике может устанавливаться аппаратура с узкими лучами, каждый из которых покрывает лишь небольшую (б.) часть этой поверхности (определенную зону). В этом случае, по сравнению с однолучевым спутником, увеличивается вес аппаратуры, но на земле резко возрастает мощность электромагнитных волн, направляемых передатчиками спутника, что упрощает и удешевляет наземные станции, именуемые терминалами VSAT. Растет также пропускная способность спутниковых каналов. Что касается наземного оборудования, то наибольшее распространение получили однозеркальные параболические антенны. Каждая из них характеризуется коэффициентом усиления. Он, определяя энергетическую эффективность антенны, зависит от площади, качества антенны и точности ее наведения на спутник. Спутниковая сеть имеет один либо группу взаимосвязанных радиоканалами спутников связи.

Создание спутниковых сетей требует больших капиталовложений. Поэтому возникают международные организации, осуществляющие эти цели. Таким образом были созданы международная организация INMARSAT, международная организация INTELSAT, европейская организация EUTELSAT, общество TELEPORT EUROPE. Создается спутниковая сеть Iridium. Работают телевизионные сети, осуществляющие спутниковое телевидение.

Передача данных через спутники имеет немало преимуществ:

· широковещание на большие территории не зависимо от расстояния;

· передача данных в трехмерном пространстве;

· динамическое изменение топологии сети;

· быстрота и легкость прокладки каналов;

· возможность перемещения абонентов на большие расстояния.

Большая пропускная способность спутников связана с использованием частот в гигагерцевом диапазоне.

Все более широкое развитие получают спутниковые мобильные системы. В этих службах абонент сети использует небольшую, даже складную, антенну, напоминающую зонтик. Антенны устанавливаются в любых местах, в том числе - на транспортных средствах. Для определения местонахождения абонентов используются системы глобального позицирования.

Вначале через спутниковые коммуникационные сети передавались лишь символы. Затем появились спутниковые пакетные радиосети. В них передаются блоки данных.

Наряду с достоинствами спутниковые сети имеют и ряд недостатков:

· задержка распространения сигнала, что особенно не удобно при передаче речи (через геостационарный спутник на 0,27с);

· затухание в высокочастотных диапазонах при дожде и снеге;

· жестко ограниченные частотные диапазоны и места расположения экваториальных спутников;

· внесение помех при попадании солнечных лучей на антенну наземной станции.

Описание и основные характеристики системы спутниковой связи VSAT NEXTAR BOD

Введение

NEXTAR BOD - это продукт компании NEC (Япония), позволяющий осуществлять построение выделенных и интегрированных сетей связи по схеме "звезда" или "каждый с каждым" (DAMA) в режиме один канал на несущую (ОКН) и организацию голосовых, факсимильных каналов, каналов передачи асинхронных данных, а также каналов передачи синхронных данных с различной (от низкой до высокой) скоростью обмена.

BOD - это аббревиатура от английского Bandwidth on Demand, что можно перевести как <Предоставление частот по требованию>, т.е. система BOD позволяет эффективно управлять спутниковыми каналами DAMA всех вышеперечисленных применений с находящегося на Центральной Станции Управления Сетью (ЦСУС) и полностью резервируемого Первичного DAMA Контроллера (ПДК).

Реферат опубликован: 29/08/2006
