Рис. 10. Схематическое изображение СВЧ блока плазменного источника возбуждения спектра типа ПВС-1:
1 — магнетрон; 2 — плазмотрон волноводного типа; 3 — согласованная нагрузка; 4 — кварцевая трубка для подачи плазмообразующих газов и образования плазменного столба; 5 — конденсор; 6 — щель анализатора спектра.
Схема СВЧ блока применительно к спектральному анализу приведена на рис. 10. Газ для образования плазмы подается в трубку из кварцевого стекла через завихряющую форсунку, не показанную на схеме. Через ту же форсунку или вдоль оси кварцевой трубки по отдельной трубке подается анализируемое вещество, которое распыляется в виде аэрозоля. Излучение плазменного столба через конденсатор проектируется на щель анализатора спектра, с помощью которого производится анализ обычными спектральными методами. Расход газа может составлять 8 — 10 л/мин при давлении, близком к атмосферному, плазменный столб длиной 25 — 30 мм имеет диаметр — 5 — 8 мм. Коэффициент передачи СВЧ энергии в разряд 0,55 — 0,6.
Время анализа по сравнению с химическими методами сокращается в 2 — 5 раз. Вследствие высокой температуры, высокой чистоты в зоне нагрева и высокой стабильности плазменного источника появилась возможность анализировать как легко- и средневозбудимые, так и трудновозбудимые элементы, а также определять с высокой точностью средние и большие концентрации элементов. Кроме того, из-за отсутствия электродов открылась возможность анализа кислотных и щелочных растворов.
Практическое использование источника ПВС-1 показало, что температура плазмы СВЧ разряда равна 4000 — 8000K, коэффициент вариации, характеризующий нестабильность самого источника, 1,5% — 2%, а при анализе коэффициент вариации 2% — 3%, чувствительность анализа 10
— 10
мг/мл.
Излучатели СВЧ энергии
Излучатели СВЧ энергии фактически представляют собой передающие антенны того или иного типа, направляющие СВЧ энергию на обрабатываемый участок материала; СВЧ излучатели необходимы там, где надо нагревать часть большого предмета.
Подобные излучающие устройства необходимы и при СВЧ сушке некоторых материалов, и при влагометрии, и при стерилизации ран на поверхности тела, и при воздействии на культуры микроорганизмов и т.д.
Рис. 11. СВЧ облучатель в виде открытого конца волновода прямоугольного поперечного сечения.
Простейшим СВЧ излучателем является открытый конец волновода (рис. 11). Для ограничения высокочастотных токов по фланцу, а следовательно, и СВЧ поля применяют специальные канавки 1, заполненные поглощающим материалом (b — размер узкой стенки волновода).
Открытый конец стандартного прямоугольного волновода является весьма эффективной антенной. Даже без каких-либо подстроечных устройств Kстv в волноводе равен 1,6, т.е. от открытого конца волновода отражается менее 5,5% передаваемой по волноводу мощности.
Меньшую площадь облучения дает излучатель в виде открытого конца H-образного волновода (рис. 12). На этом рисунке пунктиром показана зона максимального нагрева.
Рис. 12. СВЧ облучатель в виде открытого конца H-образного волновода.
Наилучшее согласование со свободным пространством имеет рупорная антенна с корректирующей диэлектрической линзой 1 в ее раскрыве (рис. 13). Она применяется либо для создания плоского фронта СВЧ волн (рис. 13, a), либо фокусировки СВЧ излучения на небольшой площади подобно обычной двояковыпуклой линзы в оптическом диапазоне. Минимальный диаметр пятна в фокусе получаетя примерно равным рабочей длине волны l (рис. 13, b).

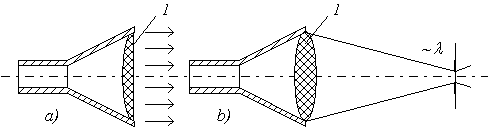

Рис. 13. СВЧ облучатель в виде рупорно-линзовой антенны для создания плоского фронта волны (a) и для фокусировки излучения (b).
На рис. 14 показан рупорно-параболический облучатель, применяемый для раскалывания бетонных плит. При l=12,6 см и Pизл=2,5 кВт бетонная плита толщиной 200 мм раскалывается через несколько секунд или минут после начала облучения.
Рис. 14. СВЧ облучатель в виде рупорно-параболической антенны.
