Страница: 6/18
На рис. 2 схематически показаны рабочая камера и два возбуждающих ее волновода. Применяя два ввода, можно увеличить число возбуждаемых в заданном диапазоне видов колебаний и увеличить таким образом равномерность нагрева диэлектрика.
Чтобы избежать передачи СВЧ энергии из одного ввода в другой, можно применять либо разную их поляризацию (вектор E в волноводе 2 перпендикулярен вектору E в волноводе 3 на рис. 2), либо поместить второй ввод в области узлов магнитного поля тех видов колебаний, которые возбуждаются первым вводом, либо применить оба этих способа.
СВЧ нагрев движущихся диэлектрических лент и изделий круглого поперечного сечения
Применение СВЧ нагрева движущихся лент позволяет существенно поднять производительность установок нагрева и во многих случаях значительно улучшить качество выпускаемой продукции. Так, полимеризация в СВЧ полях капроновых канатов увеличивает их прочность на разрыв в несколько раз. При СВЧ сушке стеклоленты удается понизить ее конечную влажность до 1% и увеличить скорость процесса до 4 — 5 м/мин. Длина камеры, в которой происходит сушка, составляет 1 м при СВЧ мощности на входе 1,5 кВт. Сушка СВЧ нагревом бумажной ленты на бумагоделательных комбинатах позволяет увеличить скорость протягивания ленты через сушильную камеру с 8 до 100 м/мин.
Первоначально в высокочастотных установках для фиксации и сушки крученых изделий из синтетических волокон обрабатываемые изделия протягивали между пластинами конденсаторов.
Главными недостатками этих установок являлись низкий КПД, сложность экранирующих конструкций и электрические пробои при влажном состоянии изделий. Эти недостатки можно устранить, применив в качестве основы камеры сушки и фиксации ЗС, по продольной оси которой протягивается крученое волокно, а на конце ЗС подключается согласованная нагрузка (рис. 3), которая служит для поддержания режима бегущей волны в ЗС.

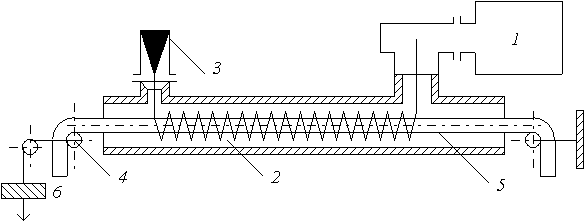

Рис. 3. Схема установки для фиксации и сушки крученых изделий из синтетических волокон:
1 — СВЧ генератор; 2 — камера для фиксации сушки в виде замедляющей системы; 3 — согласованная нагрузка; 4 — станция для натяжения и транспортирования синтетического изделия 5; 6 — груз.
Это дополнительно уменьшает опасность пробоя по сравнению со случаем, когда в ЗС был бы режим стоячей волны. Таким образом, обрабатываемое изделие протягивается в области сильного высокочастотного электрического поля замедленной бегущей вдоль ЗС волны и занимает значительную часть поперечного сечения, в пределах которого расположено электромагнитное поле этой волны. Кроме того, благодаря замедлению волны длина камеры получается существенно меньше, чем в случае применения волноводов или коаксиальных линий. Отметим также, что направление движения изделия и бегущей электромагнитной волны могут совпадать (режим прямотока или прямоточная сушилка), а могут быть и противоположными (режим противотока). В режиме прямотока наибольшая подводимая к сушилке СВЧ мощность приходится на влажные части обрабатываемого диэлектрика, а в режиме противотока — на почти сухие. Важно еще отметить, что при проектировании подобных сушилок необходимо учитывать не только поглощение изделием СВЧ энергии, но и конвективный теплообмен с окружающим пространством.
Обеспечение равномерности нагрева по толщине. Для тонких лент (бумаги, стеклоткани и т.п.) проблемы неравномерности нагрева по толщине не возникает, поскольку толщина лент меньше (обычно в 200 — 500 раз) рабочей длины волны и нагревающее электрическое СВЧ поле практически не меняется по толщине материала. Иное дело для материала круглого поперечного сечения (капроновые канаты, сосисочный фарш и пр.), где диаметр поперечного сечения соизмерим с рабочей длиной волны (скажем, более 0,1l), особенно если диэлектрическая проницаемость материала велика и равна нескольким десяткам. Тогда электрическое СВЧ поле, а следовательно, и нагрев по сечению могут быть крайне неравномерны. Ели не добиться равномерности выделения тепла по сечению, то выравнивание температуры будет происходить за счет теплопроводности и тогда, чтобы не перегреть области с сильным полем, придется снижать мощность СВЧ нагрева и удлинять время обработки. В результате преимущества СВЧ нагрева могут быть сведены к нулю.
Рассмотрим конкретный пример. В первых установках для нагрева стержней круглого поперечного сечения применялся круглый волновод с волнами типа E0i, вдоль продольной оси которого по кварцевой трубке пропускалось нагреваемое вещество (рис. 4). При больших значениях e обрабатываемого диэлектрика, равных 20 — 50 и более, распределение тепла по радиусу получается очень неравномерным: вблизи оси - максимум нагрева, а затем с увеличением r все более быстрый спад почти до нуля, причем спад тем более быстрый, чем больше e (рис. 5).
Реферат опубликован: 16/12/2008
