Создать эталоны для любых матриц, какие только могут встретиться, невозможно. Поэтому необходимы эмпирические способы, которые позволяли бы по данным для нескольких эталонных образцов определять коэффициенты чувствительности jА для любой матрицы. Величина jА будет зависеть от параметра eS характеризующего электронные свойства эмитирующей ионы поверхности. Общий характер зависимости jА(eS) показан на фиг. 12. Простейший способ оценки eS, состоит в нахождении eS = k(j1/j2), где k - произвольная постоянная, а j1 и j2 - коэффициенты относительной чувствительности для элементов 1 и 2, так что отношение j1 к j2 зависит от матрицы. Информацию об eS содержащуюся в спектрах вторичных ионов, дают также отношения вторичных ионов М2+/М+, МО+/М+, МN+/М+. Стандартизировав условия функционирования установки и собрав экспериментальные данные типа показанных на фиг. 12 для эталонных образцов, уже можно извлекать из сигналов вторичных ионов достаточно точную количественную информацию почти при любой матрице (если только для нее известна величина eS).ъ

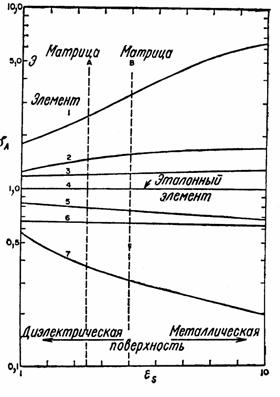

Фиг.12. Зависимость коэффициентов jА относительной чувствительности к разным элементам от типа поверхности образца[1].
При определении величины eS, следует отдавать предпочтение тем способам, которые основаны исключительно на информации, содержащейся в спектрах вторичных ионов или отношениях величин пиков этих ионов в спектре для неизвестного образца, т.е. информации типа отношений интенсивностей ионов М2+/М+, МО+/М+, МN+/М+ (иди любых других), зависящих от eS, но не зависящих от концентрации элементов. Кроме того, величину eS, можно рассчитать исходя из отношений ионных сигналов и концентраций двух или более компонентов, для которых jА/jА’ зависит от матрицы. Подобный метод пригоден при обнаружении следов элементов в хорошо известной матрице. И наконец, можно просто выбрать величину eS руководствуясь исключительно аналитическим опытом и интуицией. Такой способ не так уж плох, как могло бы показаться. По крайней мере исключаются грубые ошибки (фиг. 12).
Единственный набор коэффициентов чувствительности позволяет определять концентрации с ошибкой не более чем в 2 раза для большинства элементов в ряде весьма различающихся матриц. Любая модель, которая вводит в коэффициенты относительной чувствительности поправку на влияние матрицы, может лишь улучшить результаты. Привлекательные стороны описанного выше подхода таковы: простая модель, которую можно использовать в любом приборе независимо от каких- либо теоретических или физических констант и которая основывается исключительно на эталонах и измерениях в данном приборе.
Выше основной упор мы делали на анализ объемного состава твердых тел, а не тонких поверхностных слоев. Поскольку объемный состав твердых мишеней можно задать достаточно точно, они и служат эталонами для проверки количественных моделей. Для поверхностных пленок толщиной менее 50 А эталоны либо вообще невозможно, либо очень трудно изготовить.
Следовательно, количественные данные для внешних 50 А можно получить лишь так же, как и в случае объемного образца, когда нет эталона.
Глубинные профили концентрации элементов
При исследовании распределения того или иного элемента по слоям, параллельным поверхности образца, для обнажения глубоколежащих слоев твердого тела in situ в большинстве методов анализа поверхности (не только ВИМС) применяют распыление ионами. При этом разрешение по глубине, обеспечиваемое выбранным методом анализа поверхности, оказывается не очень существенным, поскольку разрешение будет определяться в основном перемешиванием в приповерхностных слоях и другими процессами, сопровождающими травление поверхности.
