Пригодность метода ВИМС для определения глубинного профиля наряду с его высокой чувствительностью к большинству элементов делает его весьма привлекательным как метод изучения тонких пленок, ионной имплантации и диффузии. Факторы, существенные при проведении глубинного анализа методом ВИМС, могут быть разделены на две группы: приборные и обусловленные особенностями сочетания ион - матрица.
Приборные факторы, влияющие на разрешение по глубине при измерении профилей концентрации
Получить при методе ВИМС надежные сведения о глубинном профиле можно лишь в том случае, если поддерживается постоянная интенсивность тока первичных ионов и обеспечивается однородность плотности тока пучка в той части поверхности, из которой в масс-анализатор отбираются вторичные частицы. В стационарном сфокусированном ионном пучке плотность тока, падающего на образец, не постоянна по сечению пучка, а следовательно, и распыление поверхности в этих условиях не может быть равномерным. Если зона, из которой поступает информация, охватывает все сечение первичного пучка, то вклад в сигнал ионов с краев кратера будет искажать профиль концентрации элемента в приповерхностном слое (фиг. 13).
Ошибки такого рода устраняются в ВИМС разными способами в зависимости от конструкции прибора. В устройствах, в которых не предусмотрена возможность определять распределение элемента по поверхности, обычно расфокусируют пучок так, чтобы его сечение было больше анализируемой области или вырезают при помощи диафрагмы из расфокусированного пучка определенный участок с однородной плотностью тока. Иногда на поверхности мишени помещают тонкую маску из
материала, не дающего вторичных ионов, близких к анализируемым, которая ограничивает вторичную ионную эмиссию из областей неоднородной плотности первичного пучка.

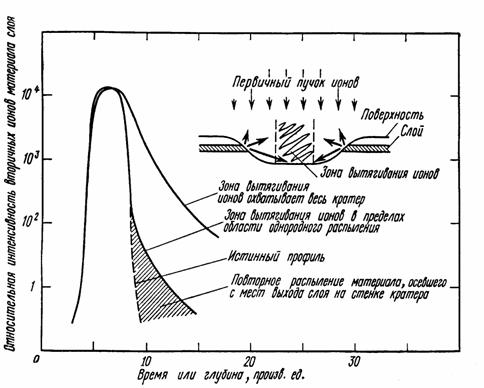

Фиг.13. Переменный профиль концентрации в приповерхностном слое с указанием различных приборных факторов, которые приводят к искажению профиля по
сравнению с истинным распределением[1].
Наиболее удовлетворительный способ решения проблемы - электрически развертывать сфокусированный ионный пучок в растр по достаточно большой площади поверхности мишени так, чтобы обеспечить в ее нейтральной части однородную плотность тока. При этом нужно уделить особое внимание системе развертки пучка: напряжение строчной и кадровой развертки должно изменяться линейно со временем, обратный ход пучка должен бланкироваться или хаотизироваться, а скорость развертки должна быть согласована с размерами пучка, чтобы соседние строки растра перекрывались.
Чтобы полностью использовать достоинства этого метода, необходимо ограничить зону отбора вторичных ионов областью однородной плотности пучка. Осуществить это сравнительно просто в установках ВИМС, которые позволяют получать сведения о распределении вещества по поверхности. В сканирующей микрозондовой установке, где первичный ионный пучок малого диаметра разворачивается в растр по поверхности, можно работать в режиме, в котором система детектирования регистрирует вторичные ионы лишь при прохождении лучом выделенного “окна”.
Даже тогда, когда зона, из которой собирается информация, ограничена областью однородной плотности тока, имеется еще ряд приборных эффектов, приводящих к искажению формы профилей концентрации. К примеру, эффект обратного осаждения на мишень ранее распыленного вещества: материал, распыленный с краев кратера, оседает на его дне (в том числе на поверхности анализируемой зоны) и затем вновь распыляется (фиг. 13). Такой эффект обычно существенен лишь при измерении “хвостов” профилей с малой концентрацией и сильно ослабляется, если увеличить крутизну стенок кратера. К аналогичным искажениям профилей концентрации приводят адсорбция остаточных газов, или эффекты памяти установки. Добавим, что любой фактор, влияющий на анализ следов элементов методом ВИМС (наложение пиков молекулярных ионов, химическая чистота первичного ионного пучка, влияние несфокусированного компонента и периферийных частей пучка), также может исказить профиль в области малых концентраций.
