Международные нормы на высококачественные громкоговорители системы высокой верности (НiFi) коротко формулируются так. Номинальный диапазон рабочих частот - 50 Гц .12 кГц. Частотная характеристика, снятая треть октавными полосами розового шума, должна укладываться в допустимую область с неравномерностью не более 8 дБ в диапазоне частот 100 Гц .4 кГц и не более 12 дБ на частотах ниже 100 Гц и выше 4 кГц (розовый шум - шумовой сигнал, уровень спектральной плотности энергии которого при повышении частоты снижается с постоянной крутизной 3 дБ/окт, в диапазоне частот измерений; октава (окт) - диапазон частот, ограниченный значениями Fmin и Fmax для которого Fmax /Fmin = 2).Звуковое давление, приведенное к расстоянию 1 м, при рабочей мощности должно быть не менее 1,2 Па (96 дБ). Коэффициент гармоник не должен превышать 3% в диапазоне частот 250 Гц .1 кГц при подводимом синусоидальном сигнале рабочей мощности, 2% в диапазоне частот 1 .2 кГц при подведении 1/2 мощности и1% в диапазоне частот 2 .4 кГц при подведении 1/4 мощности. Частотные характеристики, снятые пол углом 15° и оси вверх, вниз, вправо, влево, не должны отличаться от осевой характеристики при их совмещении больше чем на 4 дБ. Частотные характеристики громкоговорителей для двух каналов стереофонической установки не должны различаться более чем на 2 дБ. Рекомендуемые значения сопротивлений - 4 и 8 Ом.

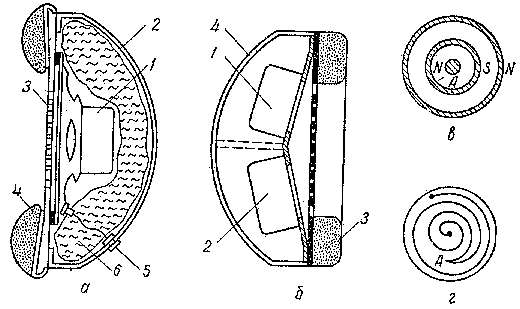

Телефоны применяются в бытовой аппаратуре и связи. Стереофонические телефоны дают возможность полного разделении правого в левого каналов микрофон - усилитель - телефон - ухо.
Электромагнитные телефоны (например, типа ТК-47) применяются в телефонных аппаратах и переговорных устройствах. Принцип действия: на постоянный магнитный поток системы, состоящей из постоянного магнита и магнитопровода (полюсных наконечников), накладывается переменный поток звуковой частоты, создаваемый надетыми на магнитопровод катушками, к которым подводится напряжение звуковой частоты. Перед полюсными наконечниками находится ферромагнитная диафрагма (мембрана). Под воздействием постоянного и переменного магнитных потоков, пронизывающих диафрагму, мембрана колеблется в такт с переменным магнитным потоком и излучает акустическую волну, поступающую в ухо. В результате возникает ощущение звука.
При одинаковом звуковом давлении (отдаче) телефоны разного сопротивления имеют разные чувствительности. Чтобы сравнить телефоны, вводят понятие приведенной чувствительности: Мпр= Мт [Zт]/Zст, где Мпр - приведенная чувствительность телефона, Па/В; Мт - его чувствительность (отношение звукового давления к подводимому напряжению); [Zт] - модуль его электрического сопротивления; Zст - стандартное сопротивление, которое в телефонии принимается равным 600 Ом. Средняя чувствительность телефона типа ТК-47 в диапазоне 300 Гц .3 кГц составляет 15 .- 17 Па/В, а сопротивление его катушек постоянному току - 130 Ом В переговорных устройствах и на радиостанциях в основном применяется телефон типа ТА-4, частотная характеристика которого более равномерна, средняя чувствительность в диапазоне 300 Гц . 4 кГц составляет 3 Па/В при сопротивлении постоянному току 2,2 кОм в 15 Па/В - при сопротивлении 65 Ом. Более сложную магнитную систему имеет телефон типа ДЭМК-6А. Для того чтобы при изменениях атмосферного давления его диафрагма не прогибалась внутрь или не выпучивалась, телефон снабжен керамической пробкой, пропускающей воздух, но не пропускающей влагу. Средняя чувствительность составляет 20 Па/В при сопротивлении постоянному току 130 Ом. Несколько отличается от него телефон типа ДЭМК-7Т. В нем нет керамической пробки, а в основании проделан ряд отверстий, что придает его частотной характеристике многорезонансный характер, как, например, у телефона типа ТА-4, Электрические эквивалентные схемы телефонов типов ДЭМК-6А и ТК-47 одинаковы. При сравнительном рассмотрении частотных характеристик чувствительности перечисленных телефонов нужно учитывать; что они не приведены к стандартному сопротивлению 600 Ом н поэтому располагаются на равных уровнях.
|
|
