Рис. 2. Устройство диффузионного электродинамического громкоговорителя:
1 - звуковая катушка; 2 - диффузор; 3 - подвес диффузора; 4 - корпус; 5 - шайба; 6, 8 - фланцы; 7 - магнит; 9 - керн; 10 - кольцевой зазор; 11 - отверстия для выхода тыльного излучения.
Диффузорные электродинамические громкоговорители. В диффузорном громкоговорителе диффузор (рассеиватель),входящий в его механическую подвижную систему, выполняет функции преобразования механических колебаний в акустические и излучения звука.
Процесс излучения звуковых волн довольно прост: при своих колебаниях диафрагма приводит в движение частицы прилегающего к ней воздуха, создавая попеременно его сжатие и разрежение. Колебания этих частиц передаются соседним слоям воздуха и т. д., создаются волны сжатия и разрежения, которые движутся со скоростью звука вдаль. На рис. 2 приведен схематический чертеж электродинамического громкоговорителя. Принцип его действия заключается в том, что катушка с накатанным на нее проводом; находящаяся в радиальном магнитном поле, при пропускании через нее переменного тока i испытывает действие силы F = Bli где В - индукция в зазоре; l - длина провода.
Эта сила приводит в движение диффузор, жестко скрепленный с катушкой (называемой звуковой) и подвешенный к корпусу по внешнему краю, а также центрируемый шайбой. В результате диффузор является поршневым излучателем и имеет одну степень свободы колебаний (только по осевому направлению). Магнитное поле создается кольцевым постоянным магнитом (в ряде громкоговорителей магнитом служит керн) и магнитной цепью из двух фланцев и керна. Между керном и верхним фланцем есть кольцевой зазор, в котором размещена звуковая катушка, свободно колеблющаяся в нем. Чтобы диффузор не изгибался как мембрана и для создания необходимой жесткости, ему обычно придают Форму усеченного конуса с круговым или эллиптическим основанием. Тем не менее на высших частотах диффузор, изгибаясь, колеблется как мембрана: волны изгиба двигаются от центра к периферии и обратно, создавая стоячие волны по радиусам диффузора. Для больших диаметров диффузора (около 25 см) эти колебания начинают появляться на частотах выше 1500 Гц, для меньших - на более высоких частотах и воспринимаются слушателем как искажения звука.
Механическая колебательная система имеет резонансную частоту
Wм = 1/sqr(mcm), которую называют частотой механического резонанса (m - масса подвижной системы; Сm- ее гибкость. Ниже частоты механического резонанса среднее звуковое давление громкоговорителя резко падает. Практически для широкополосных громкоговорителей не удается уменьшить частоту механического резонанса до 60 .70 Гц. Следовательно, нижняя граница передаваемого диапазона частот не менее 50 .60 Гц, а в большинстве случаев не менее 70 .80 Гц. Частоту, выше которой диффузор колеблется как мембрана, можно повысить (при сохранении его массы и размеров), придав диффузору большую жесткость. Эта достигается утолщением стенок диффузора с уменьшением
|
|

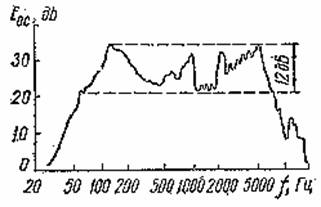

Рис. 3. Частотная характеристика давления диффузорного громкоговорителя тина 4ГД-8Е в экране.
их толщины к периферии.
Одновременно с этим уменьшают плотность материала, например делают его пористым (без сквозных пор). Применяется различная пропитка материала диффузора, поэтому в диапазоне частот, в котором диффузор колеблется как мембрана, частотная характеристика получается очень изрезанной (рис. 3). Но так как слух человека из-за достаточно широких критических полосок слуха сглаживает частотную характеристику, то не все пики и провалы заметны на слух. Частотная зависимость осевой чувствительности громкоговорителя (отношение звукового давления на оси к подводимому напряжению) без учета резких пиков и провалов близка и равномерной до частот примерно 6 .7 кГц (см. рис. 3). Это объясняется тем, что с увеличением частоты перестает колебаться внешняя, часть диффузора. Выше 7 .8 кГц частотная характеристика круто падает. Все это относится к несоставным громкоговорителям, рассчитанным для работы в широком диапазоне частот.
|
|
