- максимальное расстояние между углублениями 3,3 мкм;
- минимальное расстояние между углублениями 0,9 мкм.

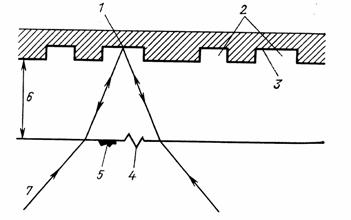

Рис. 2. Сечение видеодиска и грампластинки с лазерной записью:
1 - фокальное пятно (Æ » 1 мкм); 2 - структура микроуглублений; 3 - зеркальное покрытие; 4 - царапина; 5 - частица пыли; 6 - прозрачный защитный слой; 7 - луч от лазера
При изготовлении видеодисков нанесенный прежде на подложку из стекла фотолак экспонируется с помощью специальной оптической системы излучением коротковолнового лазера (криптоновый лазер, l=0,35 мкм). После этого следует многоступенчатый процесс проявления, в результате которого образуется образцовый диск, который используется затем для изготовления других дисков путем оттиска. На полученные после отделения от образцового диска оттиски наносится зеркальное покрытие и слой лака, так что полученные при записи микроуглубления не могут быть закрыты частицами пыли. Пыль и царапины на защитном слое не мешают, поскольку они находятся вне плоскости фокусировки считывающей оптики (рис.2 ).
При считывании микроскопических маленьких структур используются эффекты дифракции и интерференции света. Оптическая считывающая система для видеодисков состоит из:
- He-Ne-лазера (мощность мВт), который излучает линейно поляризованный свет;
- делителя пучка, который разделяет свет на три пучка с соотношениями интенсивностей 1:3:1 (дифракционная решетка. Работающая на просвет с минус первым, нулевым и плюс первым порядками дифракции);
- призмы Волластона (оптическая длина пути зависит от направления поляризации);
- пластинки l/4;
- считывающего объектива, перемещаемого по принципу катушки с подвижным сердечником в направлении оптической оси (ограниченный дифракцией микрообъектив очень малой массы);
- системы фотоприемников (квадратных приемников), а также цилиндрической линзы.
Рассеянный в обратном направлении от диска свет лазерного пучка отображается на квадратном приемнике, лучи, использованные для слежения за дорожкой, попадают на приемники (рис. 3)
Таким образом, становится возможным формирование управляющих сигналов для корректной фокусировки считывающих лучей на информационной дорожке и обеспечение слежения за дорожкой.
Рис. 3. Оптическая схема считывающей головки для считывания информации, записанной на видеодиске:
1 - He-Ne-лазер; 2 - решетка; 3 - согласующая оптика; 4 - призма Волластона; 5 - пластинка l/4; 6 - считывающий объектив; 7 - видеодиск; 8 - цилиндрическая линза; 9 - плоскость приемника.
Оптическая считывающая головка для цифрового лазерного проигрывателя. Обратно рассеянный от лазерной пластинки свет попадает на фотодиоды F1-F4 . Возникающие при этом фототоки комбинируются друг с другом таким образом, что становится возможным получение как управляющих сигналов для радиальной коррекции, так и управляющего сигнала для установки на резкость считывающей оптики (рис. 4).
Радиальный управляющий сигнал формируется комбинацией токов фотодиодов (F1+F2) - (F3+F4). Если считывающий объектив сфокусирован на информационную плоскость диска, то после призм 4 появляются два резких изображения между фотодиодами F1, F2, а также F3, F4. Если фокальная плоскость считывающего объектива находится за или перед информационной плоскостью, то изображения становятся нерезкими и движутся друг к другу или друг от друга. Тогда с помощью комбинации токов фотодиодов (F1+F2) - (F3+F4) может быть получен управляющий сигнал для установки на резкость считывающей головки.
Однократная запись информации. Этот принцип позволяет осуществить однократную запись и многократные считывания информации. Для этого на нижней стороне очень плоской стеклянной пластины наносится слой теллура. Две круглые стеклянные пластины юстируются относительно друг друга таким образом, что слои теллура защищены снаружи стеклянными пластинами.
На слоях теллура, находящихся на внутренних сторонах пластин, записывается информация. Пластины снабжены спиральной дорожкой (спиральной канавкой глубиной примерно l/4), которая служит для юстировки считывающего или записывающего луча. При записи одного бита информации в слое теллура импульсно повышается мощность полупроводникового лазера за время 50 нс до 12 мВт, при этом в слое возникает отверстие диаметром примерно 1 мкм. Запись и считывание осуществляются с помощью одинакового устройства, причем при считывании мощность полупроводникового лазера уменьшается до 1 мВт (рис. 5).
