С помощью таких методов записи и считывания достигаются емкости запоминающего устройства (диаметр диска 30 см) 1010 бит информации (передняя и задняя сторона); свободно выбираемые времена доступа составляют 150 мс.

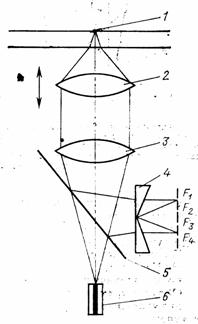

Рис. 4. Схема оптической считывающей головки для лазерных пластинок:
1 - считывающее пятно; 2 - считывающий объектив; 3 - оптическая система для преобразования излучаемого полупроводниковым лазером волнового поля в плоское волновое поле; 4 - призма; 5 - полупрозрачное зеркало; 6 - полупроводниковый лазер; F1 - F4 - фотоприемники.
Применяемые лазеры:
- He-Ne-лазер;
- полупроводниковый лазер (все более часто).
Области применения:
запоминающее устройство для хранения банка данных с частым доступом;
- запоминающее устройство для хранения архивных данных с отсроченным доступом;
- внешнее дополнительное запоминающее устройство со свободно выбираемой адресацией в ЭВМ;
- видеодиски для обучения;
- видеодиски для библиотек и архивов;
- запоминающие диски для управления и канцелярского дела;
- аудиодиски с высококачественным воспроизведением звука.
Оптическая цифровая запись информации в магнитных слоях. В качестве носителя информации используется тонкий магнитооптический слой (преимущество: повторная запись данных).

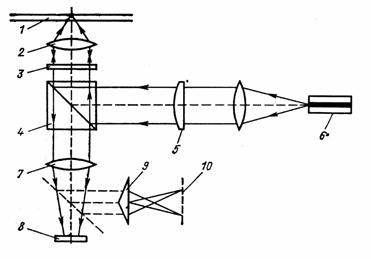

Рис. 5. Схема записывающей и считывающей головки для однократной записи:
- лазерный диск; 2 - считывающий объектив; 3 - пластинка l/4; 4 - зависящий от поляризации делитель пучка; 5 - цилиндрическая линза; 6 - полупроводниковый лазер; 7 - оптическая система; 8 - приемник для радиального контроля дорожки; 9 - призма Френеля; 10 - приемник для получения сигнала и контроля положения фокального пятна.
Принцип действия. Запись информации происходит благодаря тому, что маленькие области магнитного слоя нагреваются с помощью сфокусированного лазерного луча, причем одновременно накладывается магнитное поле, напряженность которого меньше, чем коэрцитивная сила. В нагретых таким образом при наложенном магнитном поле областях исчезает намагниченность (запись точки Кюри). Считывание осуществляется таким же лазером при уменьшенной мощности, причем плоскость поляризации отраженного от диска света в зависимости от направления намагничивания маленьких областей поворачивается на величину 0,5 - 8 град (в зависимости от магнитооптического слоя) (магнитооптический эффект Керра).
Оптическое устройство записывающей и считывающей головки аналогично системам, используемым в описанных выше устройствах считывания и записи информации.
Дополнительно следует обратить внимание на рис. 6.
Свет, отраженный от маленьких перемагниченных областей, является эллиптически поляризованным и с помощью соответствующей фазовой пластинки преобразуется в линейно поляризованный. Линейно поляризованный свет разделяется на две составляющие, которые могут регистрироваться отдельно. Оба принятых сигнала подаются на дифференциальный усилитель и усиливаются. Усиленный сигнал прямо пропорционален поляризационному эффекту Керра.

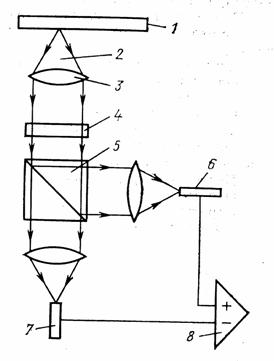

Рис. 6. Схема получения сигнала с помощью поляризационного эффекта Керра:
1 - магнитный диск; 2 - отраженный свет; 3 - микрообъектив; 4 - фазовая пластинка; 5 - делитель пучка; 6 - приемник Nr2; 7 - приемник Nr1; 8 - дифференциальный усилитель.
Магнитооптическая запись позволяет в настоящее время иметь:
- емкость памяти запоминающего устройства 105 бит/см2;
- число циклов (запись, считывание, стирание) 106;
- свободно выбираемые времена доступа 150 мс;
- применение в качестве оперативной памяти в ЭВМ.
Оптический цифровой метод записи требует максимальной оптической и механической точности, а также:
- предельно малого ограниченного дифракцией считывающего объектива;
- считывающего объектива (микрообъектива) очень малой массы (0,6 г и меньше)
- радиальных отклонений считывающего объектива с точностью ± 1 мкм;
- ширины распределения интенсивности считывающего пятна по половине интенсивности примерно 1 мкм.
Цифровое оптическое запоминающее устройство позволяет производить неразрушающее считывание накопленной информации.
