Рис.3. Способы противодействия пиратскому подключению к линии
Активные устройства защиты предусматривают вмешательство в процесс установления и проведения связи с целью предотвратить реальные финансовые затраты в случаях самовольного подключения. Основные способы противодействия приведены на Рис.3.
2. Техническое задание
Исходные данные
Разработать устройство запрета телефонной связи ври импульсном наборе номера 061.
Устройство запрета разработать в виде лабораторного макета.
Основные технические характеристики
- ток потребления в режиме ожидания от линии, не более, мкА 500;
- допустимое напряжение постоянного тока АТС, В 55-70;
- температура окружающей среды, градусы С _+10
+40;
- габариты макета, мм 300
40050;
- масса, не более, кг 2.
Перечень вопросов подлежащих разработке
Аналитический обзор устройств пассивной и активной технической зашиты. Назначение, принцип действия, функциональная схема. Принципиальная электрическая схема лабораторного макета. Временная диаграмма работы макета при наборе цифры 061. Конструкция лабораторного макета.
Задание по разделу "Технологическая часть проекта".
Разработать печатные платы схем
Руководитель
доцент, к.т.н. Филимонов А.К.
3. Устройства пассивной и активной технической защиты
3.1. Способы получения информации о подключении
Устройства пассивной технической защиты предназначены для регистрации факта подключения и самовольного коммерческого использования линии. Своевременная индикация позволяет абоненту предотвратить дальнейшие попытки подключения к его линии.
Способы получения информации о подключении
Основные технические способы получения информации о постороннем включении в линию базируются на следующих признаках:
· отсутствие напряжения в телефонной линии;
· падение напряжения в линии в 3-4 раза при положенной трубке основного ТА;
· наличие импульсов набора номера при положенной трубке ТА;
· наличие частотных посылок DTMF кода при неиспользовании основного ТА;
· непрохождение вызова с АТС на основной ТА.
Большинство отечественных АТС имеют рабочее напряжение 60 В постоянного тока. Для индикации состояния линии с успехом может быть применена схема, приведенная на Рис. 4.
Данная схема позволяет отследить:
· падение напряжения в линии до уровня 35В;
· наличие импульсов набора номера частотой 10 Гц;
· наличие вызывного сигнала частотой 25 Гц;
· пропадание напряжения в линии (при наличии независимого источника питания микросхемы DD1).
Рис.4. Индикатор состояния линии
В состав схемы входят:
· мост униполярного подключения – VD1-VD4;
· специальный делитель контроля падения напряжения – VD5, R1, VD6, R2;
· переключающий элемент И-НЕ – DD1.1.
Сочетание в делителе резистивных (Rl, R2) и нелинейных элементов (в частности, стабилитрона VD6) позволяет подключить элемент DD1.1 непосредственно к линии, а также получить порог переключения элемента DD1.1 не ниже 35В. В результате, данная схема может уверенно отработать падение напряжения как при установке у абонента, так и при установке на кроссе АТС. Рис.5 поясняет сказанное.

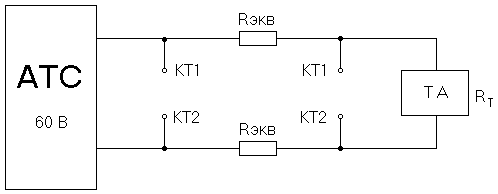

Рис.5. Эквивалентная схема проводного шлейфа АТС-ТА
При Rэкв
600
, при снятой трубке телефона ТА напряжение в точках (ТА стандартный, при снятой трубке RT=500):
КТ1 – КТ1 = 30 Вольт
КТ2 - КТ2 = 15 Вольт
Следует учитывать, что для отдаленных от АТС абонентов эквивалентное сопротивление линии может составлять Кэкв ~ 1 кОм, что затрудняет работу устройства индикации, включающего только резистивный делитель (без стабилитрона), вследствие большой разницы в уровнях напряжений на коротком (Кэкв = 0) и длинном (Кэкв > 500 Ом) шлейфе.
Схема на Рис.4 свободна от этих недостатков и применяется в различных устройствах индикации и защиты. Очевидно, что с помощью данной схемы невозможно принять DTMF-посылки набора номера, но сам момент снятия трубки на пиратском аппарате регистрируется однозначно, что позволяет использовать данную схему во всех режимах подключения.
В дополнение на Рис.6 приведена схема индикатора состояния линии с использованием транзистора. В данной схеме используется обычный резистивный делитель Rl, R2. В качестве ключа применяются кремниевые транзисторы КТ3102 или КТ315. Подбор уровня срабатывания осуществляется изменением R2 при настройке схемы. Обычно он не превышает 30В и позволяет регистрировать те же режимы, что и схема на Рис.4.
