, (7.4)
где, значение tgd возьмем из табл. 5.3 [1] при частоте 10 МГц.
;
На частоте 0,1 fт
См/км.
На частоте 0,25 fт
См/км.
На частоте 0,5 fт
См/км.
На частоте 0,75 fт
См/км.
На частоте fт
См/км.
Вторичные параметры передачи следует рассчитать по формулам приведенным в табл. 4.6 [1] для высоких частот.
·Коэффициент затухания, в дБ/км
, (7.5)
На частоте 0,1 fт
дБ/км.
На частоте 0,25 fт
дБ/км.
На частоте 0,5 fт
дБ/км.
На частоте 0,75 fт
дБ/км.
На частоте fт
дБ/км.
·Коэффициент фазы, в рад/км
, (7.6)
На частоте 0,1 fт
рад/км.
На частоте 0,25 fт
рад/км.
На частоте 0,5 fт
рад/км.
На частоте 0,75 fт
рад/км.
На частоте fт
рад/км.
·Волновое сопротивление, в Ом.
(7.7)
На частоте 0,1 fт
Ом.
На частоте 0,25 fт
Ом.
На частоте 0,5 fт
Ом.
На частоте 0,75 fт
Ом.
На частоте fт
Ом.
·Фазовая скорость, в км/с определяется по формуле (4.42) [1].
(7.8)
На частоте 0,1 fт
км/с.
На частоте 0,25 fт
км/с.
На частоте 0,5 fт
км/с.
На частоте 0,75 fт
км/с.
На частоте fт
км/с.
Результаты расчетов параметров передачи поместим в таблицу 1.По результатам расчетов построим графики частотной зависимости параметров передачи коаксиальных пар из меди.
На рис. 7.1 показана частотная зависимость активного сопротивления коаксиальной цепи. Из рисунка видно, что с ростом частоты активное сопротивление закономерно возрастает за счет поверхностного эффекта и эффекта близости. Причем наибольшее удельное значение имеет сопротивление внутреннего проводника.

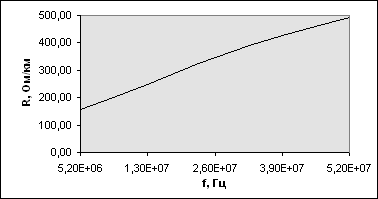

Рис. 7.1. Частотная зависимость активного сопротивления коаксиальной цепи.
Индуктивность коаксиальной цепи с увеличением частоты уменьшается. Это обусловлено уменьшением внутренней индуктивности за счет поверхностного эффекта. Зависимость индуктивности от частоты показана на рис. 7.2.

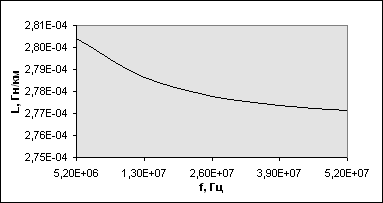

Рис. 7.2. Частотная зависимость индуктивности коаксиальной цепи.
Емкость коаксиальной цепи от частоты не зависит.
Проводимость изоляции с ростом частоты линейно возрастает. Величина ее зависит в первую очередь от качества диэлектрика, используемого в кабеле и характеризуется величиной угла диэлектрических потерь tgd. Частотная зависимость проводимости изоляции показана на рис. 7.3.
