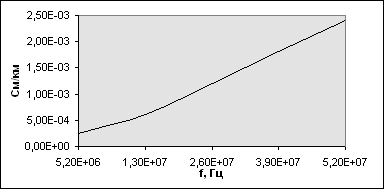

Рис. 7.3. Частотная зависимость проводимости изоляции коаксиальной цепи.
На рис. 7.4 показана частотная зависимость коэффициента затухания. С ростом частоты коэффициент затухания возрастает.

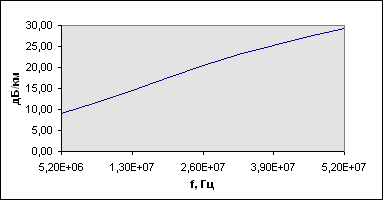

Рис. 7.4. Частотная зависимость коэффициента затухания, a дБ/км.
Коэффициент фазы b с ростом частоты возрастает почти по прямолинейному закону.
Рис. 7.5. Частотная зависимость коэффициента фазы b, рад/км.
Частотная зависимость волнового сопротивления коаксиальной цепи иллюстрируется графиком на рис. 7.6. Модуль волнового сопротивления с увеличением частоты уменьшается.

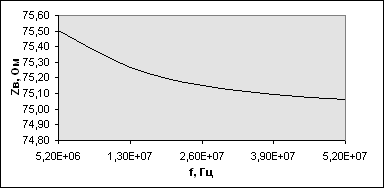

Рис. 7.6. Частотная зависимость волнового сопротивления Zв.
Скорость распространения электромагнитной энергии по кабельным линиям с ростом частоты существенно возрастает. Скорость распространения электромагнитной энергии по линии при постоянном токе составляет примерно 10000 км/с, а при токах высоких частот имеет величину порядка 250000 км/с, приближаясь к скорости света.

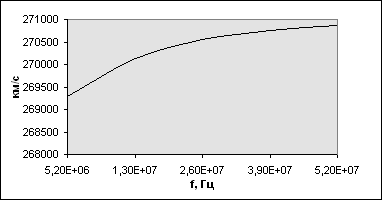

Рис. 7.7. Частотная зависимость скорости распространения электромагнитной энергии u.
Линейный тракт ЦСП содержит передающее и приемное оборудование линейного тракта, регенерационные участки линии и регенерационные пункты, предназначенные для восстановления первоначальной формы, амплитуды и временных положений импульсов.
Большинство промежуточных регенерационных пунктов являются необслуживаемыми (НРП) и только часть этих пунктов является обслуживаемыми (ОРП). Необслуживаемые пункты питаются по тем же цепям, по которым передаются линейные сигналы.
Размещение ОРП осуществляется по возможности в крупных населенных пунктах, где они могут быть обеспечены электроэнергией, водой, топливом, условиями для обслуживающего персонала.
НРП размещаются на трассе через участки с примерно равным затуханием с таким расчетом, чтобы в любой точке тракта передачи разность между уровнем сигнала и помех не превышала допустимого значения.
Рассчитанный в предыдущем разделе коэффициент затухания цепей кабеля соответствует температуре 20° С (a20). Значение коэффициента затухания при температуре t° C (at) на глубине прокладки кабеля определяется по формуле, в дБ/км
(8.1)
где aa - температурный коэффициент затухания, значение которого для расчетов в курсовом проекте можно принять равным
;
t - среднегодовая температура на глубине прокладки кабеля,
t=7,5° C.
При работе ЦСП максимум энергии в линии сконцентрирован в области частот, прилегающих к полутактовой частоте цифрового сигнала, поэтому расчет длины регенерационного участка ЦСП производится по формуле, в км
(8.2)
где S - усилительная способность промежуточного корректирующего усилителя регенератора, численно равная затуханию регенерационного участка. Для ЦСП типа ИКМ-480´2 затухание регенерационного участка равно 55 дБ;
atп - коэффициент затухания на полутактовой частоте (f=0,5fт) при среднегодовой температуре на глубине прокладки кабеля;
13дБ затухание станционных устройств.
Коэффициент затухания на полутактовой частоте при температуре 20°С
a20=20,54 дБ/км.
Коэффициент затухания на полутактовой частоте при среднегодовой температуре на глубине прокладки кабеля равен
дБ/км.
Длина регенерационного участка ЦСП
км.
Построим схему размещения РП на магистрали с нумерацией всех РП. Нумерация ОРП ведется: от административного центра высшего назначения к административному центру низшего назначения, на магистралях, соединяющих административные центры одинакового значения, с севера на юг. В нашем случае нумерация ОРП ведется от Владимира к Тамбову.
