Рис. 4.1. Функции DCE без аппаратной коррекции ошибок
очень близка к процедурам LAPB и LAPD, применяемых в сетях Х.25 и в сетях интегрального обслуживания ISDN.
Согласно V.42 требуется реализация как процедуры LAPM, так и протокола MNP4, как альтернативного варианта повышения достоверности. Это означает, что модем V.42 может взаимодействовать с модемами типа MNP4. Однако при таком соединении не будут задействованы все возможности V.42. Во время установления связи модем V.42 проверяет, может ли удаленный модем работать согласно полного протокола V.42 или только по протоколу MNP4. При этом предпочтение отдается протоколу V.42. Таким образом, модем V.42 пытается использовать процедуры коррекции ошибок согласно V.42, и если это не получается, то производится попытка запустить MNP4. Если и эта попытка оказывается безуспешной, устанавливается связь без коррекции ошибок.
В отличие от аппаратуры канала данных без аппаратного исправления ошибок (рис. 4.1), рекомендация V.42 выделяет в функциональной схеме DCE дополнительный блок защиты от ошибок (рис. 4.2).
Согласно V.42 блок управления модема должен определять, поддерживает ли удаленная аппаратура функции исправления ошибок, и координировать согласование соответствующих процедур.
Блок защиты от ошибок предназначен для управления процедурами исправления ошибок. Именно он и реализует протокол связи LAPM.
 |

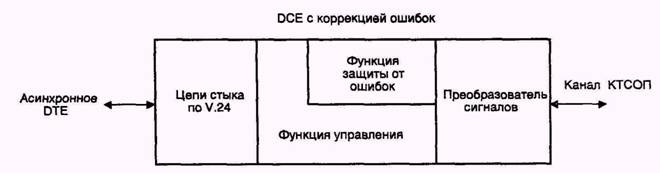

Рис. 4.2. Функции DCE согласно V.42
 |

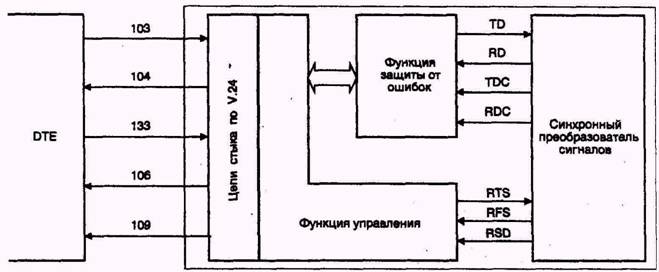

Рис. 4.3. Цепи, работающие при защите от ошибок, где TD — передаваемые данные; RD — принимаемые данные; TDC — синхронизация передаваемых данных; RDC — синхронизация принимаемых данных; RTS — запрос передачи; RFS — готовность к передаче; RSD — детектор принимаемого линейного сигнала из канала данных.
5 ПРОТОКОЛЫ СЖАТИЯ ДАННЫХ
5.1. Основные методы сжатия
Как известно, применение сжатия данных позволяет более эффективно использовать емкость дисковой памяти. Не менее полезно применение сжатия при передачи информации в любых системах связи. В последнем случае появляется возможность передавать значительно меньшие (как правило, в несколько раз) объемы данных и, следовательно, требуются значительно меньшие ресурсы пропускной способности каналов для передачи той же самой информации. Выигрыш может выражаться в сокращении времени занятия канала и, соответственно, в значительной экономии арендной платы.
 |
где p(xi) — вероятность появления конкретного сообщения xi из N возможных символов алфавита источника. Число N называют объемом алфавита источника.
Энтропия источника Н(Х) выступает количественной мерой разнообразия выдаваемых источником сообщений и является его основной характеристикой. Чем выше разнообразие алфавита Х сообщений и порядка их появления, тем больше энтропия Н(Х) и тем сложнее эту последовательность сообщений сжать. Энтропия источника максимальна, если априорные вероятности сообщений и вероятности их выдачи являются равными между собой. С другой стороны, Н(Х)=0, если одно из сообщений выдается постоянно, а появление других сообщений невозможно.
Единицей измерения энтропии является бит. 1 бит — это та неопределенность, которую имеет источник с равновероятной выдачей двух возможных сообщений, обычно символов "0" и "1".
Энтропия Н(Х) определяет среднее число двоичных знаков, необходимых для кодирования исходных символов (сообщений) источника. Так, если исходными символами являются русские буквы (N=32=2 ) и они передаются равновероятно и независимо, то Н(Х)=5 бит. Каждую буквы можно закодировать последовательностью из пяти двоичных символов, поскольку существуют 32 такие последовательности. Однако можно обойтись и меньшим числом символов на букву. Известно, что для русского литературного текста H(Х)=1,5 бит, для стихов Н(Х)=1,0 бит, а для текстов телеграмм Н(Х)=0,8 бит. Следовательно, возможен способ кодирования в котором в среднем на букву русского текста будет затрачено немногим более 1,5, 1,0 или даже 0,8 двоичных символов.
