3.3.1. Протоколы V.21, Bell 103J
Основой Рекомендации ITU-T V.21 послужил протокол Bell 103J, разработанный американской фирмой AT&T. Протокол V.21 является дуплексным и использует частотную модуляцию и частотное разделение каналов. Полоса частот телефонного канала тональной частоты делится на два подканала. Один из них (нижний) используется вызывающим модемом для передачи своих данных, а другой (верхний) — для передачи информации от отвечающего модема. При этом, в нижнем подканале "1" передается с частотой 980 Гц, а "О" — 1180 Гц. В верхнем подканале "1" передается частотой 1650 Гц, а "О" — 1850 Гц (рис. 3.2).

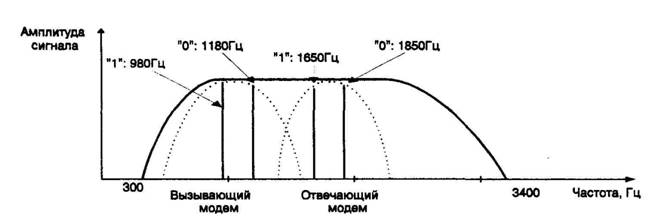

Рис. 3.2. Спектр сигналов взаимодействующих модемов V.21
Скорость модуляции и скорость передачи данных в этом случае равны 300 Бод и 300 бит/с, соответственно. Несмотря на низкую скорость передачи, протокол V.21 широко используется в качестве "аварийного". Кроме того, он применяется в высокоскоростных протоколах на этапе установления соединения, что предусмотрено рекомендацией V.8. Данный протокол используется также для передачи управляющих команд при факсимильной связи (только по верхнему каналу).
Протокол Bell 103J соответствует протоколу V.21 с точностью до номиналов используемых частот. В нижнем подканале логический "О" передается частотой 1070 Гц, а "1" - 1270Гц, в верхнем подканале: "О"- 2025 Гц, "1" - 2225 Гц, соответственно.
3.3.2. Протоколы V.22, V.22bis
Протокол V.22 является дуплексным протоколом модуляции, предусматривающим использование относительной фазовой модуляции при частотном разделении каналов передачи взаимодействующих модемов. Нижний подканал, как и в протоколе V.21, использует вызывающий модем. Он передает на несущей частоте 1200 Гц. Отвечающий модем, в свою очередь, использует частоту передачи 2400 Гц (рис. 3.3). Скорость модуляции равна 600 Бод. Протокол предусматривает два режима модуляции — ОФМ и ДОФМ. В первом случае скорость передачи достигает значения 600 бит/с, а во втором — 1200 бит/с.
В отличие от V.21, протоколом V.22 впервые предусмотрено использование корректора фазовых искажений (эквалайзера) с фиксированными характеристиками.
Рекомендация V.22bis совпадает с V.22 по значениям несущих частот и скорости модуляции. Предусматриваются два режима модуляции — четырехпозиционная (КАМ-4) и шестнадцатипозиционная (КАМ-16) квадратурная модуляции с передачей двух (дибит) и четырех (квадбит) бит на один сигнальный отсчет. Скорость передачи данных может быть 1200 либо 2400 бит/с соответственно. В режиме 1200 бит/с протокол V.22bis полностью совместим с V.22.
 |

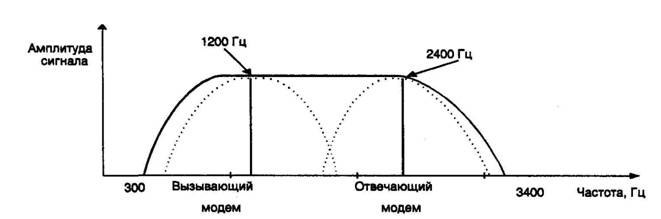

Рис. 3.3. Спектр сигналов модемов V.22
Таблица 3.1. Кодирование сигнала согласно V.22bis
|
Значения первых двух бит в квадбите (2400 бит/с) и дибите (1200 бит/с) |
Изменение фазово |
го квадранта |
|
00 |
1®2 2®3 3®4 4®1 |
90° |
|
01 |
1®1 2®2 3®3 4®4 |
0о |
|
11 |
1®4 2®1 3®2 4®2 |
270° |
|
10 |
1®3 2®4 3®1 4®2 |
180° |
3.3.3. Протокол V.23
Рекомендация V.23 описывает способ передачи информации по коммутируемым каналам со скоростью 600 и 1200 бит/с с частотной модуляцией. Более высокие, по сравнению с протоколом V.21, скорости достигаются за счет полудуплексного режима передачи. В этом случае как вызывающим, так и отвечающим модемами используется вся полоса частот телефонного канала, но в разные моменты времени.
При работе со скоростью 1200 бит/с для передачи логической "1" используется несущая с частотой 1300 Гц, а для логического "0" — 2100 Гц. При скорости 600 бит/с "1" передается той же частотой, а "0" — частотой 1700 Гц. Рекомендация V.23 предусматривает использование неадаптивного эквалайзера. Кроме того, на частоте 420 Гц предусмотрена организация вспомогательного обратного канала со скоростью передачи 75 бит/с и девиацией частоты ±30 Гц. Другими словами, в обратном канале "1" передается частотой 390 Гц, а "0" — 450 Гц.
