В рекомендации введены следующие специальные функциональные сигналы взаимодействия:
Ø сигнал меню вызова CM (Call Menu);
Ø сигнал совместного меню JM (Joint Menu);
Ø сигнал CJ (сигнал завершения JM);
Ø сигнал индикации вызова CI (Call Indicator).
Определения и параметры этих, а также ряда других сигналов, использованных в Рекомендации V.8, приведены в табл. 2.5.
2.3.2. Информационные сигналы
Октеты передаваемых сигналов распределяются по нескольким категориям:
Ø функции вызова;
Ø режим модуляции;
Ø протокол;
Ø вид доступа к КТСОП (через сотовую сеть или нет).
Используемый метод кодирования позволяет расширить перечень категорий информации для специального применения, причем в большинстве случаев сохраняются короткие сигналы (сохраняющие минимальное число октетов).
Первой категорией информации в последовательности должна быть функция вызова, для последующих категорий очередность следования может быть произвольной. Вся информация одной категории передается в одном октете, либо, если это необходимо, в определенной последовательности октетов (с помощью так называемых октетов расширения).
Биты b0-b3 первого октета указывают категорию информации, а биты b5-b7 определяют ее возможные варианты. Если все возможные варианты Данной категории информации не могут быть определены с помощью битов b5-b7, используются октеты расширения, в которых для задания вариантов отводится 5 бит. В табл. 2.6 приведены варианты, определенные для каждой категории информации.
Для совместимости со следующими версиями Рекомендации V.8 приемники должны игнорировать все биты, коды и октеты, зарезервированные для будущих расширений.
Таблица 2.6. Варианты категорий информации сигналов протокола V.8
|
Категория информации |
Варианты |
|
Функция вызова: октет "callff0" |
Текстофон согласно Рекомендации V.18 Передача и прием данных Функция вызова указана в октете расширения |
|
Режимы модуляции: октет "modn0" октет "modn1" (октет расширения) октет "modn2" (октет расширения) |
Дуплекс V.34 Полудуплекс V.34 V.32bls/V.32 V.22bis/V.22 V.17 Полудуплекс V.29 V.27ter V.26ter V.26bis Дуплекс V.23 Полудуплекс V.23 V.21 |
|
Протокол: октет "prot0" |
Соединение согласно Рекомендации V.42 Соединение по протоколу, указанному в октете расширения |
|
Доступ к КТСОП: октет"access0" |
Вызывающий модем находится в сотовом соединении Отвечающий модем находится в сотовом соединении |
|
Примечание: Отсутствие октета протокола не исключает использования альтернативных средств согласования протокола. Категория доступа к КТСОП указывает на возможность сотового доступа к КТСОП; в отсутствие октета этой категории нет и информации о типе доступа к КТСОП. | |
2.3.3. Процедуры вызывающего модема

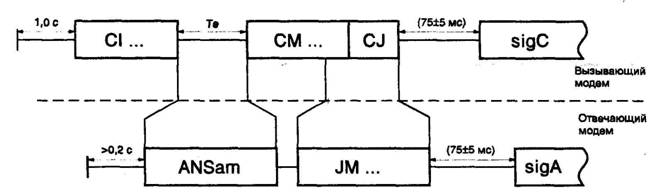

На рис. 2.3. схематически изображен обмен сигналами между вызывающим и отвечающим модемами в начале сеанса передачи данных согласно Рекомендации V. 8.
Вызывающий модем после установления соединения и паузы длительностью 1 с начинает передачу сигнала вызова CI, СТ или CNG, либо не передает никаких сигналов, так как в большинстве рекомендаций на модемы передача и обнаружение сигналов вызова являются необязательными. Независимо от того, используется или нет эта функция, работа модема, соответствующего Рекомендации V.8, при получении CI нарушаться не должна.
Использование сигнала CI в качестве сигнала вызова является необязательными. Для обеспечения совместимости с некоторыми существующими отвечающими терминалами требуется использование сигналов CNG или СТ.
 |
Рис. 2.3. Обмен сигналами в начале сеанса передачи данных
Если обнаружен подходящий сигнал sigA, то дальнейший режим работы модема будет определяется этим сигналом.
При обнаружении сигнала ANS модем работает согласно Рекомендации V.32bis, Рекомендации Т.30, или другой подходящей Рекомендации.
