Рис. 5.2. Кодирование при помощи марковского алгоритма прогнозирования и кода Хаффмена
Марковский алгоритм может предсказывать следующий символ в последовательности, исходя из появившегося предыдущего символа. Для каждого октета формируется таблица из всех 256 возможных следующих за ним октетов, расположенных в соответствии с частотой их появления. Октет кодируется путем выбора столбца, соответствующего предыдущему октету (озаглавливающему столбец), с последующим отысканием в этом столбце значения текущего октета. Строка, в которой находится текущий октет, определяет лексему точно так же, как в описанном выше случае кодирования с использованием кода Хаффмена После того как каждый октет будет закодирован, порядок следования записей (октетов) в выбранном столбце изменяется в соответствии с новыми относительными частотами появления октетов.
На рис. 5.2 показан пример кодирования последовательности октетов 3120 в предположении, что перед этим был передан октет 0. Из рис. 5.2. видно, что в столбце, соответствующем предыдущему октету 0, отыскивается запись (строка) октета 3. После этого передается код Хаффмена для этой записи (октета 3) в таблице. Далее в столбце, соответствующем этому только что переданному октету 3, отыскивается строка с записью следующего октета — в данном случае октета 1, и передается код Хаффмена для этой строки и т.д. В этом примере отсутствует иллюстрация адаптивной части алгоритма, изменяющей порядок расположения октетов в каждом столбце.
5.3. Сжатие данных по стандарту V.42bis
В настоящее время методы сжатия данных, включенные в протоколы MNP5 и MNP7, целенаправленно заменяются на метод, основанный на алгоритме словарного типа Лемпеля-Зива-Уэлча (LZW-алгоритме). LZW-алгоритм имеет два главных преимущества:
Ø обеспечивает достижение коэффициента сжатия 4:1 файлов с оптимальной структурой;
Ø LZW-метод утвержден ITU-T как составная часть стандарта V.42bis. .
Метод сжатия данных LZW основан на создании древовидного словаря последовательностей символов, в котором каждой последовательности соответствует единственное кодовое слово. Входящий поток данных последовательно, символ за символом, сравнивается с имеющимися в словаре последовательностями. После того, как в словаре будет найдена кодируемая последовательность, идентичная входной, модем передает соответствующее ей кодовое слово. Алгоритм динамически создает и обновляет словарь символьных последовательностей.
 |

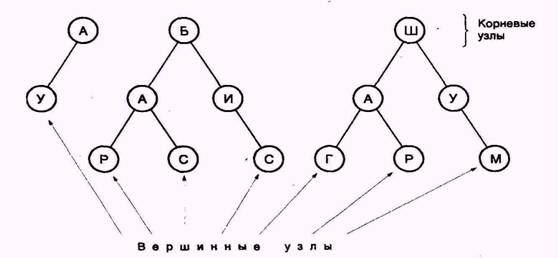

Рис. 5.3. Пример структуры древовидного словаря последовательностей стандарта V.42bis
Алгоритм сжатия, определяемый стандартом V.42bis, весьма гибок. К параметрам, значения которых могут быть согласованы между модемами, относятся: максимальный размер кодового слова, общее число кодовых слов, размер символа, число символов в алфавите и максимальная длина последовательности. Кроме того, алгоритм осуществляет мониторинг входного и выходного потока данных для определения эффективности сжатия. Если сжатия не происходит или оно невозможно (в силу природы передаваемых данных) алгоритм прекращает свою работу. Это свойство обеспечивает лучшие рабочие характеристики при передаче файлов, которые уже были сжаты (заархивированы) или которые не поддаются сжатию.
6 ПРОТОКОЛЫ ПЕРЕДАЧИ ФАЙЛОВ
Наиболее часто используемой функцией коммуникационного программного обеспечения является функция передачи файлов. Она осуществляется с помощью специальных протоколов передачи файлов. Выбор и использование протокола передачи файлов может производится пользователем в явном виде, как это делается в терминальных программах, так и в неявном, например в игровых программах, поддерживающих модемную связь.
Основными задачами протоколов передачи файлов являются:
Ø обеспечение безошибочной передачи данных;
Ø управление потоком передаваемых данных;
Ø передача вспомогательной информации;
Ø защита соединения.
Первые протоколы передачи файлов появились задолго до модемов, поддерживающих аппаратное исправление ошибок. По этой причине задача обеспечения безошибочной передачи по сегодняшний день остается одной из их основных. Для ее реализации применяются в основном те же методы, что и в современных протоколах исправления ошибок. Передаваемые данные разбиваются на блоки (кадры) определенной длины, и в каждый из них включается проверочная комбинация (CRC) для обнаружения ошибок. Эта комбинация формируется по определенному правилу на основе передаваемых информационных битов блока. На приемной стороне производится повторное вычисление проверочной комбинации по тому же правилу и сравнение ее с принятой. При совпадении проверочных комбинаций принимающая сторона посылает подтверждение правильного приема блока (АСК), а при несовпадении — запрос на повторную передачу данного блока (NACK). Таким образом реализуется механизм автоматического запроса повторения (ARQ), аналогичный механизму ARQ в протоколах исправления ошибок типа MNP классов 1—4 и V.42. При этом ARQ также может быть стартстопного типа (SAW), с возвратом на N шагов (GBN) или селективного повторения (SR).
