Введение основных понятий в оптику

Страница: 4/12

При геометрических построениях изображений рекомендуется:

· каждый случай построения иллюстрировать опытом;

· показать, что любой луч в пучке, падающий на зеркало, после отражения пройдет через ту точку, в которой пересекаются два луча, выбранных для построения изображения;

· указать, что лучи, идущие от любой некрайней точки предмета, пересекутся в соответствующих местах межу крайними точками изображения;

· не обрывать пучков света в местах получения изображений - их следует несколько продолжить после пересечения лучей;

· в каждом случае рисовать зрачок глаза и подчеркивать, что расходящиеся световые пучки собираются в глазу, на сетчатке которого получается изображение;

Обращается внимание учащихся на то, что построение изображений возможно не только с помощью тех двух лучей, которые указаны в учебнике на рисунках, а любых двух лучей, падающих на зеркало. Наиболее удобно это сделать, пользуясь парой лучей из следующих трех: параллельно главной оптической оси; проходящего через оптический центр зеркала (вдоль радиуса кривизны).

Далее рассматривается применение сферических зеркал в прожекторах и фарах (в автомашинах, мотоциклах, велосипедах), в зеркальных телескопах, в оториноларингологии (вогнутое зеркало с отверстием посередине) и т.п. Обращается внимание на то, что светотехнические устройства перераспределяют световой поток в пространстве, направляя его в пределах небольшого угла. Поэтому сила света в определенном направлении увеличивается.

Преломление света. Линзы.

Преломление света.

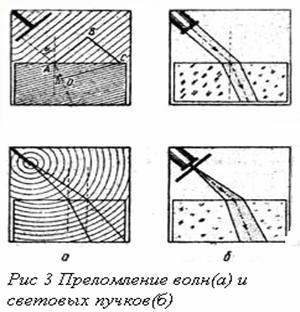

Для проверки законов преломления демонстрируются два опыта: отражение и преломление (одновременно) плоских волн на поверхности жидкости (желательно стробоскопически) и отражение и преломление параллельного светового пучка на оптической шайбе. Зарисовываются наблюдаемые явления в обоих опытах. (рис 3. )

В волновой ванне преломление волн имеет место, если на её дно помещена стеклянная пластинка. С уменьшением толщины слоя жидкости скорость распространения волн уменьшается, что обуславливает преломление. Оптический опыт рекомендуется показать с одноцветным пучком света (используется светофильтр).

Аналогичные демонстрации ставятся с круговыми водяными волнами и с расходящимся пучком света.

Углы падения и преломления рекомендуется отсчитывать от нормали, восставленной к поверхности раздела двух сред; подчеркивается, что эти углы лежат в одной плоскости.

Угол падения

sina

Угол преломления,g

Sin g

10

0,174

7

0,122

1,43

20

0,342

13

0,225

1,52

30

0,500

20

0,342

1,46

40

0,613

26

0,438

1,47

50

0,766

31

0,515

1,49

60

0,866

36

0,588

1,47

70

0,940

39

0,629

1,49

Отсюда среднее значение n=1,48
