В первом опыте плоские волны на поверхности жидкости превращаются линзой в круговые. За линзой они движутся вперед вогнутостью, а затем, пройдя через область, где происходит сужение волн, - вперед выпуклостью, т.е. сначала они собираются, а затем, расходятся.
Во втором опыте показывается схождение, а затем расхождение пучка света. Аналогичные опыты ставятся с рассеивающими линзами.
Вводятся понятия об оптическом центре линзы, о главной и побочной оптической оси, переднем и заднем фокусе, фокусном расстоянии, фокальной плоскости, о действительном и мнимом фокусе. Здесь важно подчеркнуть следующее:
· положение фокуса определяется для параксиальных (приосевых) лучей и для линз с малой кривизной поверхностей;
· Световые пучки неодинаковой цветности собираются в разных точках;
· Параллельный пучок белого света собирается линзой почти в одной точке при условии сохранения параксиальности лучей;
· Переднее и заднее фокусные расстояния несимметричной линзы одинаковы;
· Луч в направлении к оптическому центру линзы смещается ею тем меньше, чем она тоньше.
Таким образам, в школе изучаются тонкие линзы и приосевые световые пучки.
При изложении понятия об оптической силе линзы полезно разъяснить следующее: оптическая сила системы сложенных вместе тонких линз равна алгебраической сумме (с соблюдением правила знаков) оптических сил этих линз; для определения оптической силы рассеивающей линзы необходимо измерить оптическую силу системы, состоящей из данной рассеивающей и собирающей линзы большей оптической силы, а затем вычесть последнюю из результата, полученного для системы линз. Это может быть проверено на практическом занятии.

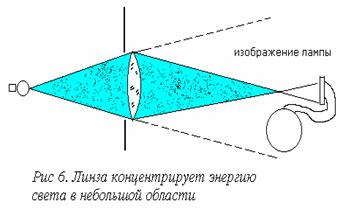

Роль линз в концентрации энергии света полезно показать на опыте, в котором приемником излучения является фотоэлемент или чувствительная термопара (рис.6). От маленького источника света 1 излучение через диафрагму 2 направляется на приемник энергии 3, который соединен с электроизмерительным прибором 4. После того как диафрагма закрывается собирающей линзой 5, показания прибора возрастают.
Затем показывается изображение светящейся точки в линзе. В качестве источника света берется лампочка, помещенная в футляре с малым круглым отверстием. Вначале экран (матовое стекло, белая плотная бумага) медленно перемещается вдоль оси светового пучка и «прощупывается», как он формируется, переходит от сходящегося в расходящийся, и в месте этого перехода обнаруживается изображение. Рассеивание света от экрана дает возможность учащимся видеть изображение точки.
Геометрические построения проводятся для трех случаев: когда точечный источник света находится в стороне от оптической оси, на самой оси и на расстоянии от оси, большем радиуса главного сечения линзы. Обращается внимание на то, как перемещается изображение, если источник света движется к оптической оси и от неё, вправо и влево; как определить область видения изображения.
На рисунке 7-а толстыми линиями показаны лучи, выбранные для построения изображений светящейся точки S; тонкими линиями изображены границы светового пучка, падающего на линзу. После преломления все лучи пересекаются в точке S1.
Для построения изображения светящейся точки, находящейся на главной оптической оси (рис 7-б), проводят любую линию к линзе, а затем строят вспомогательную линию (штриховая), параллельную данной и проходящую через оптический центр линзы. Она пересекает главную фокальную плоскость. Через эту точку пересечения пройдет и первый луч. Наконец, через точку S1 пройдут все лучи светового пучка, падающего на линзу.
