У человека имеется пять органов чувств, но один из них особенно важен — это зрение. Глазами человек воспринимает большую часть информации об окружающем его мире в 100 раз больше, чем посредством слуха, не говоря уже об осязании, обонянии и вкусе.
Далее человек заметил «посторонний источник света» — солнце. Он использовал огонь, а затем различные виды искусственных световых источников для подачи сигналов. Теперь в руках человека был как световой источник, так и процесс модуляции света. Он фактически построил то, что сегодня мы называем оптической линией связи или оптической системой связи, включающей передатчик (источник), модулятор, оптическую кабельную линию и приемник (глаз). Определив в качестве модуляции преобразование механического сигнала в оптический, например открытие и закрытие источника света, мы можем наблюдать в приемнике обратный процесс — демодуляцию: преобразование оптического сигнала в сигнал другого рода для дальнейшей обработки в приемнике.
Такая обработка может представлять собой, например, превращение светового образа в глазу в последовательность электрических импульсов нервной системы человека. Головной мозг включается в процесс обработки как последнее звено цепи.
Другим, очень важным параметром, используемым при передаче сообщений, является скорость модуляции. Глаз в этом отношении имеет ограничения. Он хорошо приспособлен к восприятию и анализу сложных картин окружающего мира, но не может следить за простыми колебаниями яркости, когда они следуют быстрее 16 раз в секунду.
Используют в качестве световых приемников технические устройства — фотоэлементы или фотодиоды.
2 , 3

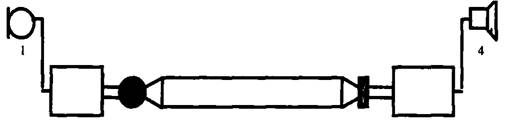

Простое световое переговорное устройство:
1-микрофон; 2,3-усилители; 4-телефон
Сегодня знание природы света углубилось незначительно. Физики сошлись лишь во мнении о том, что свет объединяет в себе оба свойства: корпускулярную природу и типичные свойства волнового процесса, которые представляют внешние признаки одной и той же физической реальности.
Важным параметром света является его длина волны. Под этим подразумевается расстояние между двумя положительными или отрицательными максимумами последовательности колебаний.
Длина волны колебательного процесса непосредственно связана с его частотой.
l = с / ¦ или ¦ = с / l,
где l. - длина волны; ¦ - частота, 1 / с или герц (сокращенно Гц).
Чтобы понять различия источников света, которые применяются в качестве передатчиков в устройствах оптической техники связи, остановимся прежде всего на свойствах обычных источников света.
В обычной лампе накаливания не одна, а огромное количество различных длин волн, причем можно указать приближенно лишь крайние значения области длин волн. Внутри этой области лежит основная доля энергии излучения. Длины волн за пределами этой области изучаются слабо, т.е. являются длинами волн с малыми составляющими мощности. Внутри области излучения (которая в лампе накаливания простирается приблизительно от видимой желтой области да невидимой инфракрасной) отдельные длины волн расположены так, что они не различаются измерительными приборами. В этом случае говорят о непрерывном спектре излучаемого света. Который, в свою очередь, может стать спектром поглощения, если вырезать участки длин волн из непрерывного спектра излучения.
