В сочетании с другими схемными решениями (применение индикатора с малым пороговым напряжением, лампового измерительного диода со стабильной характеристикой и др.) оказывается возможным проектировать высокоточные компенсационные вольтметры.
Недостаток рассмотренной схемы — необходимость установки Ей вручную. Поэтому в большинстве вольтметров схему ИП усложняют, обеспечивая автоматическую компенсацию Ux и Ек. Автокомпенсационные вольтметры являются прямопоказывающими приборами и более удобны в эксплуатации.
ОСНОВНЫЕ УЗЛЫ АНАЛОГОВЫХ ВОЛЬТМЕТРОВ
Рассмотрим схемные решения основных функциональных узлов, определяющих метрологические характеристики аналоговых вольтметров. Большинство этих узлов применяются и в других видах электронных измерительных приборов.
Входное устройство
Как уже указывалось выше, ВУ предназначено для расширения пределов измерения вольтметра. В простейшем случае оно представляет собой аттенюатор, выполненный по резистивной (рис. 3.18, а), емкостной (рис. 3.18, б) или комбинированной (рис. 3.18, в) схемам.
Наиболее простой и универсальной (для Uх= и Ux~) является схема, представленная на рис. 3.18, а, но на высоких частотах существенное влияние начинают оказывать паразитные емкости. Поэтому на высоких частотах переходят либо к емкостной схеме, либо к комбинированной, которая при R1C1 = R2C2 оказывается частотно-компенсированной (коэффициент деления k = R2/(R1 + Р2), как и для схемы, изображенной на рис. 3.18, а).
Выполнение остальных требований и прежде всего обеспечение высокого входного сопротивления и минимальной входной емкости вольтметра приводит в ряде случаев к усложнению структуры ВУ. Наиболее универсальным и часто применяемым в современных вольтметрах переменного тока является ВУ, структурная схема которого представлена на рис. 3.19.
Принципиальной особенностью данной схемы является изменение Uв с помощью низкоомного резистивного аттенюатора с постоянным входным и выходным импедансом. Это повышает точность измерения Ux~, но требует введения в структуру ВУ преобразователя импеданса (ПИ), обеспечивающего трансформацию высокого входного сопротивления вольтметра в малое входное сопротивление аттенюатора. В качестве ПИ наиболее часто используют повторитель напряжения на полевом транзисторе с глубокой отрицательной обратной связью. С помощью

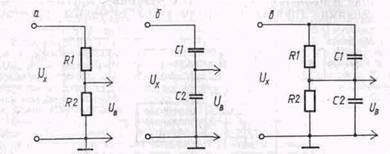

Рис. 3.18. Схемы аттенюаторов вольтметров:
а—на резисторах; б — на конденсаторах; в — комбинированная.
Рис. 3.19. Структурная схема универсального входного устройства.
входного делителя напряжения (ВДН) предусматривается дополнительная возможность расширения пределов измерения вольтметра. ВДН представляет собой фиксированный делитель резистивно-емкостного типа (см. рис. 3.18, в)
На высоких частотах входное сопротивление вольтметра уменьшается, а входная емкость и индуктивности проводников образуют последовательный колебательный контур, который на резонансной частоте имеет практически нулевое сопротивление. Для нейтрализации этих эффектов ПИ конструктивно выполняется как выносной пробник с ВДН в виде насадки.
Усилители
Усилители постоянного тока, как видно из структурных схем (см. рис. 3.13 и 3.14, о), обеспечивают получение мощности, достаточной для приведения в действие ИМ магнитоэлектрического прибора, и согласование входного сопротивления ИУ с выходным сопротивлением ВУ или детектора. К УПТ предъявляются два основных требования: высокое постоянство коэффициента усиления и пренебрежимо малые флюктуации выходной величины при отсутствии Ux= (Дрейф нуля). Поэтому все практические схемы УПТ имеют глубокую отрицательную обратную связь (ООС), обеспечивающую стабильную работу их и нечувствительность к перегрузкам. Радикальными методами борьбы с дрейфом нуля являются его периодическая коррекция, а также преобразование Uх= в переменное напряжение с последующим усилением и выпрямлением этого напряжения.
