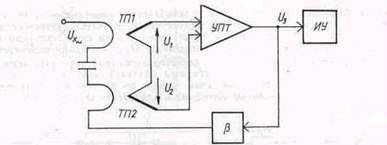

Рис. 3.21. Структурная схема детектора среднеквадратического значения напряжения.
При подаче на термопреобразователь ТП1 измеряемого напряжения Uх~ выходное напряжение ТП1 по аналогии с (3.26) U1=ktU2ск .
Кроме ТП1, в схеме имеется второй термопреобразователь ТП2, включенный встречно с ТП1. На ТП2 подается напряжение обратной связи, поэтому его
выходное напряжение U2 == ktBU23.
Таким образом, на входе УПТ имеет место результирующее напряжение
U1 - U2 = kt(U2ск - BU23)
чему соответствует
U3 = kуптkт(U2ск - BU23).
Если параметры схемы выбрать так, чтобы
kуптkт BU23>> U3,
то тогда окончательно U3 º Uск, т. е. шкала ИУ будет равномерной.
Детектор средневыпрямленного значения— это преобразователь переменного напряжения в постоянный ток, пропорциональный Uсв. Схемно он базируется на двухполупериодном полупроводниковом выпрямителе, рассмотренном при анализе выпрямительных амперметров (см. § 3.4.1). Необходимо, однако, добавить, что линейность характеристики таких детекторов будет тем лучше, чем больше Uх~ (при малых Ux~ детектор становится квадратичным). Поэтому детекторы средневыпрямленного значения, как правило, применяют в вольтметрах второй модификации (рис. 3.14, б).
