Усилители переменного тока в соответствии со своим функциональным назначением (см. рис. 3.14, б) должны иметь высокую чувствительность, большое значение и высокую стабильность коэффициента усиления, малые нелинейные искажения и широкую полосу пропускания (за исключением УПЧ селективного вольтметра). Удовлетворить этим противоречивым требованиям могут только многокаскадные усилители с ООС и звеньями для коррекции частотной характеристики. В некоторых случаях применяются логарифмические усилители для получения ^линейной шкалы в децибелах. Если ставится задача минимизации аддитивной погрешности вольтметра, усилители могут быть двухканальными с усилением основного сигнала и сигнала, корректирующего аддитивную погрешность. Для расширения функциональных возможностей многие вольтметры имеют специальный выход усилителя и могут использоваться как широкополосные усилители. Более того, усилители могут выпускаться как самостоятельные измерительные приборы, образуя подгруппу У.
Детально усилители постоянного и переменного тока рассматриваются в курсе «Усилительные устройства».
Детектор
Тип детектора определяет, как уже указывалось, принадлежность вольтметров переменного тока к вольтметрам амплитудного, среднеквадратического или средневыпрямленного напряжения. В соответствии с этим сами детекторы классифицируются следующим образом: по параметру Ux~^ которому соответствует ток или напряжение в выходной цепи детектора: пиковый детектор, детекторы среднеквадратического и средневыпрямленного значений напряжения; по схеме входа: детекторы с открытым и закрытым входом по постоянному напряжению;
по характеристике детектирования: линейные и квадратичные детекторы.

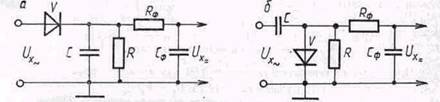

Рис. 3.20. Схемы пикового детектора:
А — с открытым входом; Б — с закрытым входом.
Пиковый детектор — это детектор, выходное напряжение которого непосредственно соответствует t/max или <7min (Ов или Us). Пиковый детектор относится к линейным и может иметь открытый (рис. 3.20, а) или закрытый (рис. 3.20, б) вход по постоянному напряжению.
Принцип работы пиковых детекторов специфичен и заключается в заряде конденсатора С через диод V до максимального (пикового) значения Ux~, которое затем запоминается, если постоянная времени разряда С (через R) значительно превышает постоянную времени заряда. Полярность включения V определяет соответствие Ux=, либо Umax(Uв), либо Umin(Uн), а возможные пульсации Uх= сглаживаются цепочкой Рф, Сф. Если детектор имеет открытый вход, Uх= определяется суммой U и Uв(Uн), т. е. соответствует Umax (Umin) При закрытом входе Uх= соответствует Uв(Uн). Если же Ux~ не содержит постоянной составляющей, то схемы, изображенные на рис. 3.20, а, б, идентичны, а Uх= соответствует Um. В некоторых случаях применяют двухполупериодные пиковые детекторы с удвоением напряжения, позволяющие прямо измерять значение размаха напряжения.
Существенным достоинством пиковых детекторов являются большое входное сопротивление (равное R/2 для схемы на рис. 3.20, а и R/3—для схемы на рис. 3.20, б) и наилучшие по сравнению с другими типами детекторов частотные свойства. Поэтому пиковые детекторы наиболее часто применяют в вольтметрах первой модификации (см. рис. 3.14, о), конструктивно оформляя совместно с ВУ в виде выносного пробника. В этом случае по кабелю, соединяющему пробник с прибором, передается Uх=.
Детектор среднеквадратического значения—это преобразователь переменного напряжения в постоянный ток (напряжение), пропорциональный U2ск . Характеристика детектирования в этом случае должна быть квадратичной, а при на. личии U- необходим детектор с открытым входом. В современных типах вольтметров применяются в основном квадратичные детекторы с термопреобразователями, аналогичными преобразователям термоэлектрических амперметров. Основным недостатком их, как отмечалось ранее, является квадратичный характер шкалы прибора. В вольтметрах этот недостаток устраняется применением дифференциальной схемы включения двух (или более) термопреобразователей, как показано на рис. 3.21.
