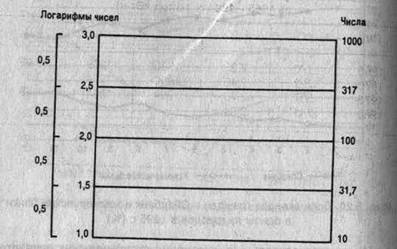

Рис. 5.21. Схема логарифмического масштаба
Необходимо найти логарифмы исходных чисел, начертить ординату и разделить ее на несколько равных частей. Затем нанести на ординату (или равную ей параллельную линию) отрезки, пропорциональные абсолютным приростам этих логарифмов. Далее записать соответствующие логарифмы чисел и их антилогарифмы, например (0,000; 0,3010; 0,4771; 0,6021; .; 1,000, что дает 1, 2, 3, 4, ., 10). Полученные антилогарифмы окончательно дают вид искомой шкалы на ординате.
Приведем пример логарифмического масштаба. : Допустим, что надо изобразить на графике динамику производства электроэнергии в регионе за 1965-1994 гг., за эти годы оно выросло в 9,1 раза. С этой целью находим логарифмы для каждого уровня ряда (табл. 5.8).
' Определив минимальное и максимальное значение логарифмов производства электроэнергии, построим масштаб с таким расчетом, чтобы все данные разместились на графике.
Учитывая масштаб, находим соответствующие точки, которые соединим прямыми линиями, в результате получим график (рис. 5.22) с использованием логарифмического масштаба на оси ординат. Он называется диаграммой на полулогарифмической сетке. Полной логарифмической диаграммой он станет в том случае, если по оси абсцисс будет построен логарифмический масштаб. В ря
Таблица 5.8
Динамика производства электроэнергии в регионе за 1965 -1994 гг. (млрд. кВт.ч)
|
Год |
У |
1-дУ, |
Год |
У, |
1-9У, |
|
1965 1970 1975 |
170 292 507 |
2,23 2,46 2,70 |
1985 1990 1994 |
1039 1294 1544 |
3,02 3,11 3,19 |
|
1980 |
741 |
2,84 |

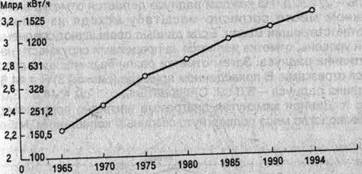

Рис. 5.22. Динамика производства электроэнергии в регионе за 1965-1994 гг.
дах динамики это никогда не применяется, так как логарифмирование времени лишено всякого смысла.
Применяя логарифмический масштаб, можно без всяких вычислений характеризовать динамику уровня. Если кривая на логарифмическом масштабе несколько отклонена от прямой и становится вогнутой к оси абсцисс, значит, имеет место падение темпов; когда кривая в своем течении приближается к прямой - стабильность темпов; если она отклоняется от прямой в сторону, выпуклую к оси абсцисс, изучаемое явление имеет тенденцию к росту с увеличивающимися темпами.
Динамику изображают и радиальные диаграммы, строящиеся в полярных координатах. Радиальные диаграммы преследуют цель наглядного изображения определенного ритмического Движения во времени. Чаще всего эти диаграммы применяются Для иллюстрации сезонных колебаний. Радиальные диаграммы разделяются на замкнутые и спиральные. По технике построения радиальные диаграммы отличаются друг от друга в зависимости от того, что взято в качестве пункта отсчета - центр круга или окружность.
Замкнутые диаграммы отражают внутригодичный цикл динамики какого-либо одного года. Спиральные диаграммы показывают внутригодичный цикл динамики за ряд лет.
Построение замкнутых диаграмм сводится к следующему: вычерчивается круг, среднемесячный показатель приравнивается к радиусу этого круга. Затем весь круг делится на 12 радиусов, которые на графике приводятся в виде тонких линий. Каждый радиус обозначает месяц, причем расположение месяцев аналогично циферблату часов: январь - в том месте, где на часах 1, февраль - 2, и т. д. На каждом радиусе делается отметка в определенном месте согласно масштабу исходя из данных за соответствующий месяц. Если данные превышают среднемесячный уровень, отметка делается за пределами окружности на продолжении радиуса. Затем отметки различных месяцев соединяются отрезками. В приведенном примере (рис. 5.23) К = 44,8 тыс. т, длина радиуса - 3,0 см. Следовательно, 1 см = 44,8 : 3,0 " 15 тыс. т. Данная замкнутая диаграмма наглядно показывает, что производство мяса подвергнуто сезонным колебаниям. Минимум
