Прежде чем приступить к построению картограммы, необходимо разбить районы на группы по плотности населения, а затем установить для каждой определенную окраску или штриховку.
Согласно данным табл. 5.9 все районы по плотности населения можно разбить на три группы: 1) районы, имеющие плотность населения до 4 тыс. человек; 2) от 4 до 12 тыс. человек; 3) от 12 до 17 тыс. человек. Тогда к первой группе относятся районы № 1, 8; ко второй - № 2, 3, 7; к третьей - № 4, 5, 6. Если принять для каждой группы районов окраску различной насыщенности, то на фоновой картограмме хорошо видно, как располагаются на территории области отдельные районы по плотности населения (рис. 5.25). Другим примером фоновой картограммы является рис. 5.26.
Рис. 5.25. Картограмма плотности населения восьми районов области
Вторую большую группу статистических карт составляют картодиаграммы, представляющие собой сочетание диаграмм с географической картой. В качестве изобразительных знаков в картодиаграммах используются диаграммные фигуры (столбики, квадраты, круги, фигуры, полосы), которые размещаются на контуре географической карты. Картодиаграммы дают возможность географически отразить более сложные статистико-географические построения, чем картограммы.
Среди картодиаграмм следует выделить картодиаграммы простого сравнения, графики пространственных перемещений, изолиний.

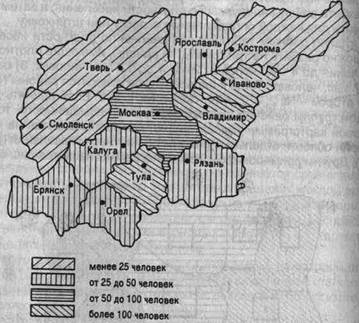

Рис. 5.26 Плотность населения в областях Центрального района России (человек на 1 м2)
На картодиаграмме простого сравнения в отличие от обычной диаграммы диаграммные фигуры, изображающие величины исследуемого показателя, расположены не в ряд, как на обычной диаграмме, а разносятся по всей карте в соответствии с тем районом, ^областью или страной, которые они представляют. '" 'Элементы простейшей картодиаграммы можно обнаружить на 'Политической карте, где города отличаются различными геометрическими фигурами в зависимости от числа жителей.

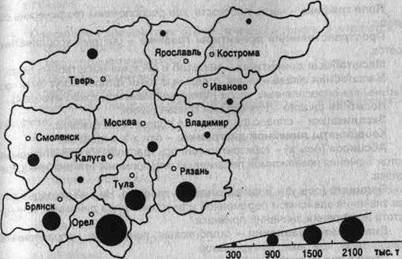

В качестве примера картодиаграммы возьмем изображение валового сбора зерна Центрального района России (рис. 5.27).
Изолинии (от греч. 1зоз - равный, одинаковый, подобный) -это линии равного значения какой-либо величины в ее распространении на поверхности, в частности на географической карте или графике. Изолиния отражает непрерывное изменение исследуемой величины в зависимости от двух других переменных и применяется при картографировании природных и социально-экономических явлений. Изолинии используются для получения ко-
Рис. 5.27. Валовой сбор зерна Центрального района России (данные условные)
личественных характеристик исследуемых величин и для анализа корреляционных связей между ними.
Перечисленные виды графиков не являются исчерпывающими, но они наиболее часто употребляемы.
Литература:
1.Елисеева И.И., Юзбашев М.М. Общая теория статистики
2.Ряузов Н.Н. Общая теория статистики
3.Теория статистики под ред. Шмойловой Л.А.
