Рис. 5.8. Динамика выпуска книг и брошюр в одном из регионов России за 1993-1995 гг.
Рис. 5.9. Динамика денежных доходов населения в регионе за 1993-1995 гг.
Правила построения столбиковых диаграмм допускают одновременное расположение на одной горизонтальной оси изображений нескольких показателей. В этом случае столбики располагаются группами, для каждой из которых может быть принята разная размерность варьирующих признаков (рис. 5.10).
Разновидности столбиковых диаграмм составляют так называемые ленточные или полосовые диаграммы. Их отличие состоит в том, что масштабная шкала расположена по горизонтали сверху или снизу и она определяет величину полос по длине.

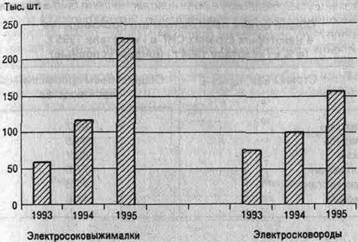

Рис. 5.10. Динамика производства некоторых видов товаров хозяйственного потребления за 1993-1995 гг.
Область применения столбиковых и полосовых диаграмм одинакова, так как идентичны правила их построения. Одномерность изображаемых статистических показателей и их одномасштабность для различных столбиков и полос требуют выполнения единственного положения: соблюдения соразмерности (столбиков - по высоте, полос - по длине) и пропорциональности изображаемым величинам. Для выполнения этого требования необходимо: во-первых, чтобы шкала, по которой устанавливается размер столбика (полосы), начиналась с нуля; во-вторых, эта шкала должна быть непрерывной, т. е. охватывать все числа данного статистического ряда; разрыв шкалы и соответственно столбиков (полос) не допускается. Невыполнение указанных правил приводит к искаженному графическому представлению анализируемого статистического материала.
В качестве примера приведем полосовую диаграмму сравнения поданным табл. 5.2 (рис. 5.11). : Столбиковые и полосовые диаграммы как прием графического изображения статистических данных, по существу, взаимозаменяемы, т. е. рассматриваемые статистические показатели равно могут быть представлены как столбиками, так и полосами. И в этом, и в Другом случае для изображения величины явления используется одно измерение каждого прямоугольника - высота столбика или длина полосы. Поэтому и сфера применения этих двух видов Диаграмм в основном одинакова.
9* Таблица 5.2
Общий объем промышленного производства в некоторых странах СНГ в 1 квартале 1995 г. (в % к I кварталу 1994 г.) (цифры условные)
|
Страны СНГ |
Общий объем промышленного производства |
|
Казахстан |
88,7 |
|
Беларусь |
83,5 |
|
Россия |
80,7 |
|
Кыргызстан |
77,6 |
|
Таджикистан |
71,8 |
|
Армения |
41,6 |

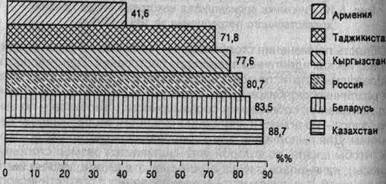

Рис. 5.11. Общий объем промышленного производства в странах СНГ в I квартале 1995 г. (в % к I кварталу 1994 г.)
Разновидностью столбиковых (ленточных) диаграмм являются направленные диаграммы. Они отличаются от обычных двусторонним расположением столбиков или полос и имеют начало отсчета по масштабу в середине. Обычно такие диаграммы применяются для изображения величин противоположного качественного значения. Сравнение между собой столбиков (полос), направленных в разные стороны, менее эффективно, чем расположенных рядом в одном направлении. Несмотря на это, анализ направленных диаграмм позволяет делать достаточно содержательные выводы, так как особое расположение придает графику яркое изображение. К группе двусторонних относятся диаграммы числовых отклонений. В них полосы направлены в обе стороны от вертикальной нулевой линии: вправо -для прироста; влево -для уменьшения. С помощью таких диаграмм удобно изображать отклонения от плана или некоторого уровня, принятого за базу сравнения. Важным достоинством рассматриваемых диаграмм является возможность видеть размах колебаний изучаемого статистического признака, что само по себе имеет большое значение для экономического анализа (рис. 5.12).
