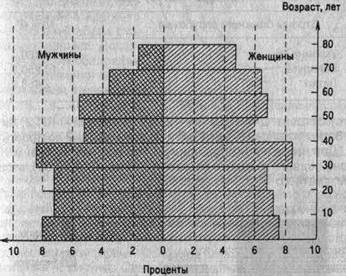

Рис. 5.12. Распределение населения одного из регионов России по полу и возрасту в 1995 г.
Для простого сравнения независимых друг от друга показателей могут также использоваться диаграммы, принцип построения которых состоит в том, что сравниваемые величины изображаются в виде правильных геометрических фигур, которые строятся так, чтобы площади их относились между собой как количества, этими фигурами изображаемые. Иными словами, эти диаграммы выражают величину изображаемого явления размером своей площади.
Для получения диаграмм рассматриваемого типа используют разнообразные геометрические фигуры - квадрат, круг, реже - прямоугольник. Известно, что площадь квадрата равна квадрату его стороны, а площадь круга определяется пропорционально квадрату его радиуса. Поэтому для построения диаграмм необходимо сначала из сравниваемых величин извлечь квадратный корень. Затем
на базе полученных результатов определить сторону квадрата или радиус круга соответственно принятому масштабу
Например, если изобразить в виде квадрата или круга поставки российского газа в ближайшее зарубежье, то сначала нужно извлечь квадратные корни из этих цифр (табл. 5.3).
Таблица 5.3
Поставки российского газа в страны ближнего зарубежья, январь - август 1995 г.
|
Страны ближнего зарубежья |
Млн. м3 |
|
Украина Беларусь Литва |
44460,1 10 250,0 2 458,0 |
Более распространенным способом графического изображения структуры статистических совокупностей является секторная Диаграмма, которая считается основной формой диаграммы такого назначения. Это объясняется тем, что идея целого очень хорошо и наглядно выражается кругом, который представляет всю совокупность. Удельный вес каждой части совокупности в секторной диаграмме характеризуется величиной центрального угла (угол между радиусами круга). Сумма всех углов круга, равная 360°, приравнивается к 100%, а следовательно, 1% принимается равным 3,6°.

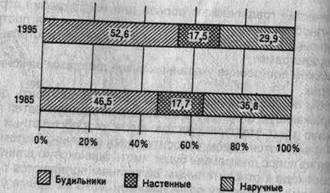

Рис. 5.16. Динамика удельного веса производства часов по видам (1985-1995 гг.)
Приведем пример построения секторной диаграммы по данным табл. 5.6.
Таблица 5.6
Динамика доли негосударственного сектора экономики в розничной торговле (в % к общему объему розничного товарооборота в России)
|
---1--——— Г' 1992г. |
»,а о г Ч01.ИИ/ 1993 г. | |
|
Государственный сектор Негосударственный сектор |
78 22 |
49 |
|
В том числе предприятия: |
51 | |
|
частной и смешанной форм | ||
|
собственности | ||
|
потребительской кооперации прочих форм собственности |
1,8 20 0,2 |
31 16 4 |
Построение секторной диаграммы начинается с определения центральных углов секторов. Для этого процентное выражение отдельных частей совокупностей умножают на 3,6°. Например, для данных:
1992г.: 78 • 3,6° = 280,8°; 1,8 • 3,6° = 6,5°; 20 • 3,6° = 72°;
0,2 • 3,6° = 0,7°;
1993г.: 49-3,6° =176,4°; 31-3,6° = 111,6°; 16 • 3,6° = 57,6°;
4 • 3,6° = 14,4°.

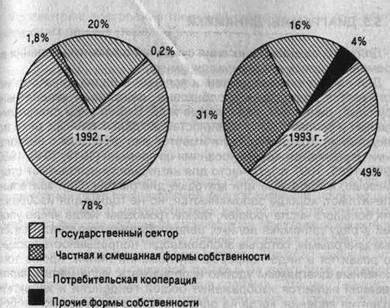

Рис. 5.17. Динамика доли негосударственного сектора экономики в розничной торговле (в % к общему объему розничного товарооборота в России)
