ОБЪЕМ ПОСТАВКИ
Механическое оборудование салазковой пилы поставляется комплектно с электрооборудованием, трубопроводами» смазочными системами в пределах машины и другими материалами, согласно описанию и спецификации.

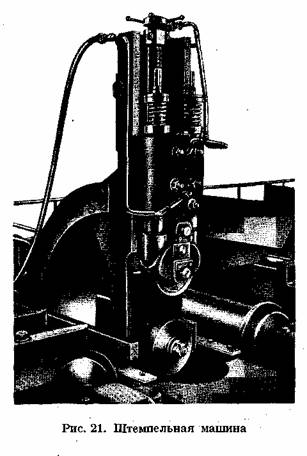

114107. ШТЕМПЕЛЬНАЯ МАШИНА
Штемпельная машина предназначена для нанесения номеров плавок на разрезанные полосы всего профильного проката, кроме полос круглого и квадратного сечения.
Штемпельная машина состоит из неподвижной, подъемной рамы и рамы горизонтального перемещения, опорного ролика и штемпельного диска.
Неподвижная рама, с установочной гайкой ходового винта подвижной рамы, представляет собой сварную конструкцию и устанавливается на рамы рольгангов.
На неподвижной раме монтируются-рама горизонтального перемещения и подъемная рама машины.
Рама горизонтального перемещения с ходовым винтом — сварная, на которой установлена станина подъемной рамы с опорным роликом и штемпельным диском.
Перемещение подвижной рамы осуществляется при помощи винта и гайки вручную.
Подъемная рама с профилированным сектором, пневматическим цилиндром и штемпельным диском, представляет собой станину прямоугольной формы, которая, находясь в разных положениях по. отношению к движущемуся профилю, производит клеймение полосы.
При клеймении швеллеров и двутавров станина поворачивается в подвижной раме и устанавливается горизонтально, а при клеймении уголков и рельсов — в наклонном или вертикаль-
ном положении и укрепляется болтами. Поворот, станины производится с помощью крана.
Штемпельный диск снабжен набором знаков для шести номеров плавок, пять из которых закрыты кожухом.

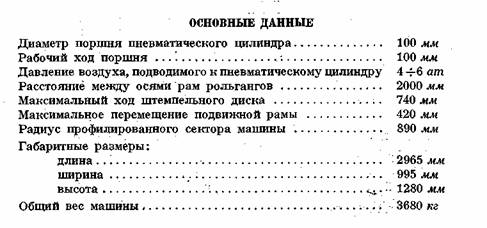

Прижим штемпельного диска к полосе осуществляется пневматическим цилиндром, с рабочим ходом поршня 100 мм.
При клеймении полоса, проходя штемпельную машину, воздействует на флажковый выключатель, установленный за машиной, которым включается подача воздуха в цилиндр прижима диска, и диск, прижимаясь к движущейся по рольгангу полосе, наносит на нее номер плавки.
При дальнейшем движении полосы она воздействует на второй флажкового типа выключатель, которым включается подача воздуха в цилиндр в обратном направлении, и диск поднимается над полосой в исходное положение.
Смазка трущихся поверхностей — густая, закладная, от шприца.
Штемпельная машина устанавливается на подводящем рольганге к холодильнику перед гибочной машиной.
ОБЪЕМ ПОСТАВКИ
Механическое оборудование штемпельной машины поставляется комплектно с трубопроводами, шлангами, крепежными болтами и другими материалами, согласно описанию и спецификации.
114108. ГИБОЧНАЯ МАШИНА РЕЛЬСОВ
Гибочная машина предназначена для гибки рельсов в горячем состоянии в сторону, обратную изгибу его при остывании на подошву.
Гибочная машина состоит из рабочей и шестеренной клетей, переднего и заднего гибочных роликов и электродвигателя.
Рабочая клеть машины состоит из одной станины с крышкой, двух горизонтальных консольных валков и двух вертикальных неприводных роликов, установленных по обеим сторонам станины.
Привод консольных валков осуществлен от электродвигателя через шестеренную
клеть и шпиндельное соединение.
Передний ролик установлен неподвижно относительно станины.
Задний гибочный ролик имеет возможность скользить в пазах станины, упираясь концом своего установочного винта в рычаг буфера заднего ролика.
Задача рельса в гибочную машину производится передвижной проводкой, устанавливаемой на рольганге перед машиной.
Выдача рельса симметрично оси рольганга осуществляется поворотом рабочей клети относительно опорной рамы на угол, заранее установленный при помощи буферов.
