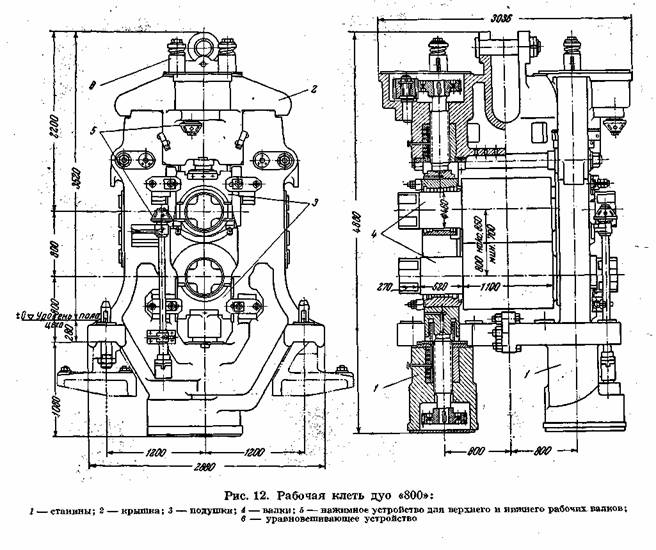

Рабочая клеть дуо «800» состоит из двух станин, крышки, комплекта подушек и валков, нажимных устройств для верхнего и нижнего рабочих валков и уравновешивающего устройства.
Станины клети - открытой конструкции из стального литья,
Крышка клети, из стального литья, крепится к станинам при помощи специального клинового соединения.
Подушки рабочих валков изготовляются из стального литья, с текстолитовыми вкладышами подшипников.
Рабочие валки — литые, чугунные.
Нажимные устройства Для верхнего и нижнего рабочих валков, состоящие каждый из
двух винтов с цилиндрической зубчатой передачей, обеспечивают вертикальную установку валка от ручного привода.
Винт вращается в бронзовой гайке, установленной в станине и крышке клети.
Валки в осевом Направлении устанавливаются при помощи прижима, закрепленного на станине болтами.
Прижимы упираются в подушки, а в хвостовой своей части имеют регулировочный винт, который, в свою очередь, упирается через вставку в тело станины.
Уравновешивающее устройство верхнего валка — пружинное, через тяги, проходящие через крышку клети и закрепляемые с помощью клиньев в бугелях.
Перевалка валков производится комплектно клетью, которая снимается краном за проушины крышки клети с рабочей линии стана на стенд, откуда подготовленная клеть с валками, подушками и проводковой арматурой устанавливается на рабочую линию стана тем же мостовым краном.
Рабочая клеть дуо «800» установлена в отделочной линии стана в количестве одного комплекта и по расположению входит в состав чистовой линии стана.

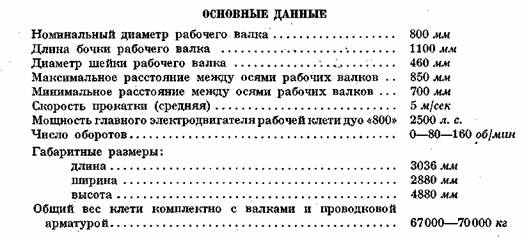

Привод клети осуществлен через шестеренную клеть дуо «800», промежуточные шпиндели и главную муфту от электродвигателя постоянного тока мощностью 2500 л. с. с регулируемым числом оборотов 0—80—160 об/мин.
В случае аварии привода рабочая клеть дуо «800» может иметь привод от электродвигателя рабочих клетей трио «800», так как между смежными клетями дуо и трио предусмотрена установка шпиндельного соединения.
Шестеренная клеть, промежуточные шпиндели и главная муфта предназначены для передачи вращения от электродвигателя к рабочим валкам клети.
Отделочная рабочая клеть дуо «800» оборудована с передней стороны рабочим рольгангом с исчезающими манипулятором и кантователем и с задней — отводящим рольгангом.
Кроме того, клеть оборудована с обеих сторон раскатными рольгангами и цепными шлепперами, обеспечивающими перемещение полосы От одной рабочей клети к другой.
Смазка зубчатого зацепления нажимных устройств — густая, закладная, а других трущихся соединений — ручная через пружинные масленки. Смазка шеек валков и их охлаждение производится технической водой от водопроводной магистрали цеха.
ОБЪЕМ ПОСТАВКИ
Механическое оборудование рабочей клети дуо «800» поставляется комплектно с электрооборудованием, трубопроводами, проводковой арматурой, анкерными болтами, плитовинами, смазочной системой в пределах клети и другими материалами, согласно описанию и спецификации.
114105, ШЕСТЕРЕННЫЕ КЛЕТИ ДУО И ТРИО «800»
Шестеренные клети дуб и трио «800»' предназначены для передачи вращения от приводных электродвигателей к валкам рабочих клетей соответственно дуо или трио.
Обе клети являются одинаковыми и отличаются только числом шестеренных валков, подушек и размерами по. высоте.
Шестеренная клеть дуо состоит из станины, крышки, комплекта подушек и шестеренных валков.
Станина и крышка клети -— литые, чугунные.
Крышка клети крепится со станиной при помощи мощных четырех стяжных болтов, проходящих через весь корпус станины.
Подушки клети — из чугуна, а подшипники шестеренных валков имеют баббитовую заливку.
