114103. КАЧАЮЩИЕСЯ СТОЛЫ РАБОЧИХ КЛЕТЕЙ ТРИО «800»
Качающиеся столы предназначены для задачи полосы в рабочие валки клетей, приема ее после прокатки и производства манипуляций кантовки на них.
Они устанавливаются перед рабочими клетями и за ними; по конструкции являются одинаковыми.

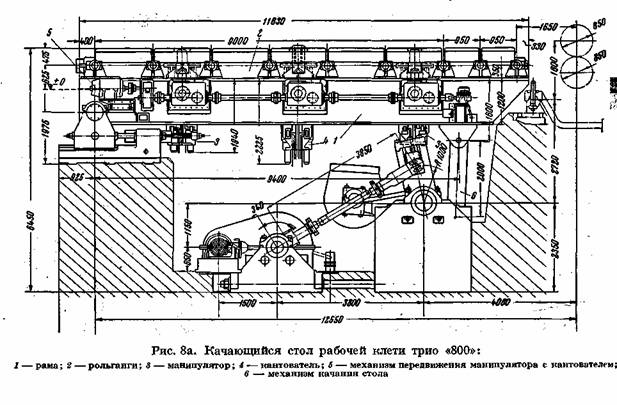

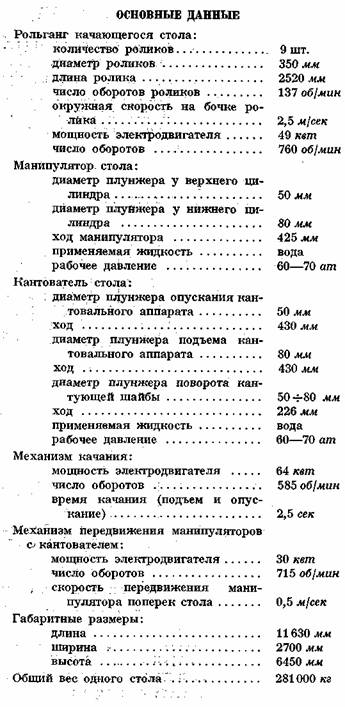

Стол состоит из рамы с рольгангами, манипулятора, кантователя, механизмов их передвижения и механизма качания.
Рама стола состоит из Двух сварных балок, связанных между собой шестью литыми траверзами, являющихся также направляющими манипулятора с кантователем.
Рольганг стола состоит из девяти роликов, из которых первые три — кованые, а остальные изготовляются из толстостенной трубной заготовки с обжатыми цапфами.
Все ролики рольганга установлены на роликоподшипниках.
Привод рольганга — групповой от электродвигателя через двуступенчатый редуктор.
Манипулятор предназначен для удержания окантованной полосы в нужном положении и для перемещения ее в поперечном направлении стола на линию очередного калибра рабочих валков клети.
На каждом столе установлено по два манипулятора: один — перед, а второй — за кантователем. .
Манипулятор состоит из шахты, системы рычагов с подвижным суппортом, цилиндров с плунжерами и гидравлического привода для подъема или опускания роликов, а также для захвата или освобождения полосы между роликами.
В зависимости от сорта прокатываемой полосы предусмотрено также устройство для регулировки раствора захватывающих роликов.
Кантователь стола предназначен для кантовки полосы на 90° и устанавливается на траверзах рамы между четвертым и пятым роликами рольганга.

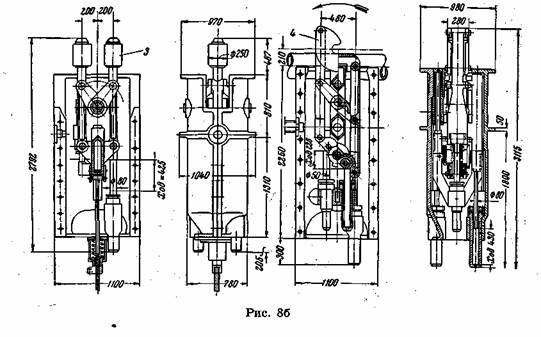

Кантователь состоит из шахты и кантующего аппарата, представляющего собой четырех-звенный механизм с удлиненными вертикальными звеньями, несущими на себе кантующую шайбу, и двух цилиндров с плунжерами, приводимых в движение гидравликой.
При повороте на своих осях четырехзвенный механизм увлекает кантующую шайбу и поворачивает ее также на 90°, а полоса, находящаяся в это время в зеве шайбы, кантуется.
Механизм передвижения манипуляторов с кантователем состоит из трансмиссии с коническими шестернями, трех винтов с шестиходовой резьбой и редуктора с фрикционной муфтой, приводимого в движение электродвигателем.
Механизм качания стола состоит из опоры с коренным валом диаметром 500 мм, на котором посажены два двуплечих рычага; кулисы с винтом для регулировки амплитуды угла качания стола; стойки с коленчатым валом и шатуном и редуктора с приводом от электродвигателя.
На длинных плечах рычагов предусмотрен балансир весом 43,6т, а на коротких — передняя опора рамы, шарнирно связанная с проушинами стоек, имеющихся в передней нижней части обеих балок рамы.
Смазка всех подшипников качения и скольжения, а также и направляющих предусмотрена густая, централизованная, автоматическая, а шестерен редукторов — жидкая, заливная с периодической сменой.
ОБЪЕМ ПОСТАВКИ
Механическое оборудование качающегося стола рабочей клети; трио «800» поставляется комплектно с электрооборудованием, трубопроводами, шлангами высокого давления, смазочной системой и аппаратурой, анкерными болтами и другими материалами, согласно описанию и спецификации.

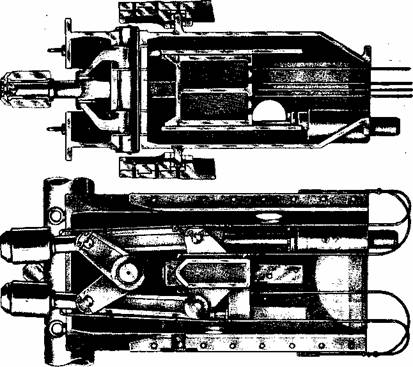

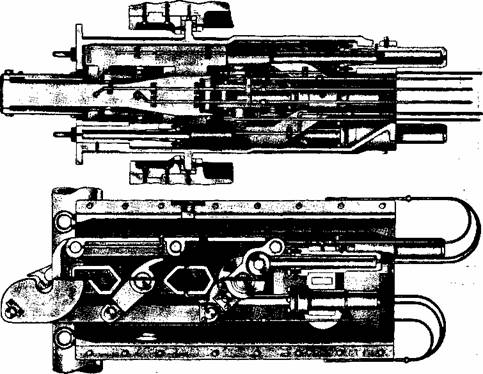

Рис. 10. Манипулятор качающихся столов
РАБОЧАЯ КЛЕТЬ ДУО «800»
Отделочная рабочая клеть дуо «800» предназначена Для последней ручьевой прокатки рельсов от 43 до 75 кг/пог. м, швеллеров от №20 до №40, двутавровых балок от №20 до № 60, круглой заготовки диаметром до 200 мм, квадратной заготовки сечением до 200 X 200 мм и полосы шириной до 300 мм из профилированных полос, получаемых с чистовой линии стана «800».
